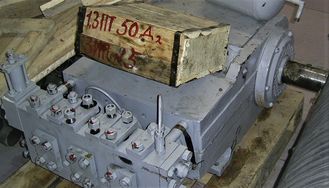

Насос водяной плунжерный 1,3ПТ50Д2

Насос водяной плунжерный 1,3ПТ50Д2

388000 руб.

В корзину

Плунжерные насосы способны перекачивать жидкости по высоким давлением (70-100 МПа и выше), поршневые насосы не имеют конструктивной способности создавать давление выше 30-40 МПа.

Ресурс работы поршневого насоса с одной уплотняющей кромкой поршня значительно ниже, чем ресурс плунжерного насоса с пакетом уплотнений плунжера с несколькими уплотнительными кромками.

В поршневом насосе подвести смазку на рабочие поверхности поршня и цилиндра практически невозможно, что приводит к их быстрому износу. Сами поршни, используемые в насосах, резиновые, а резина далеко не лучший, особенно при работе в агрессивных средах, материал.

НАЗНАЧЕНИЕ

Агрегаты и насосы трехплунжерные кривошипные ПТ и Т предназначены для перекачивания нейтральных и агрессивных жидкостей, нейтральных к материалам гидравлической части с кинематической вязкостью не более 800 мм2/с (8 Ст) с температурой, в зависимости от исполнения, от 243 К до 473 К (от -30 до +200 °С).

Допускаемое содержание твердых неабразивных частиц в перекачиваемой жидкости не более 0,2 % по массе, допускаемые размеры не более 0,2 мм.

Насосы и агрегаты применяются в производствах, требующих высоких давлений, в том числе взрыво- и пожароо-пасных (например, гидравлическая очистка технологического оборудования). Также применяется в качестве питательных насосов передвижных, паропроизводящих установок.

КОНСТРУКЦИЯ

Агрегат трехплунжерный кривошипный состоит из электровигателя и насоса, установленных на общей раме. Насосы могут эксплуатироваться с приводом от электродвигателя, двигателя внутреннего сгорания или дизеля. Соединение насоса и электродвигателя может осуществляться через клиноременную передачу, через редуктор или непосредственно через муфту.

Насос трехплунжерный состоит из приводной и гидравлической частей. Приводная часть содержит коленвал для преобразования вращательного движения двигателя в возвратно-поступательное движение плунжеров.

Гидравлическая часть состоит из гидроблока, плунжеров, сальниковых уплотнений, всасывающих и нагнетательных клапанов, предохранительного клапана. Предохранительный клапан отрегулирован на номинальное рабочее давление, а при необходимости клапан может быть отрегулирован на другое давление. Агрегаты могут подключаться к устройствам, регулирующим частоту вращения двигателя.

На базе насосов типа ПТ и Т изготовляются установки УН, УПГ и УПГД.

ОБОЗНАЧЕНИЯ

Пример обозначения агрегата:
2.3 ПТ-1/40 Д1-А3-У3 ТУ У 3.19–05785454–025–95,

где:

  • 2.3 — габарит насоса по нагрузкам на рабочие органы, быстроходности и размерам приводной части (1 .1; 1.2; 1.3; 2.3);
  • ПТ — тип агрегата по конструкции приводной части (со встроенным (пристроенным) редуктором — Т; без встроенного редуктора — ПТ);
  • 1 — подача агрегата, м³/ч;
  • 40 — давление на выходе из насоса, МПа;
  • Д — исполнение насоса по материалу гидравлической части (из хромистых сталей типа 20Х13 или 40Х13 — Д; из хромоникелевых сталей типа 12Х18Н10Т — К);
  • 1 — по конструкции гидравлической части
    (без охлаждения (обогрева) гидравлической части с подводом к уплотнению смазывающей или охлаждающей жидкости -1; без охлаждения (обогрева) гидравлической части с подводом к уплотнению смазывающей, охлаждающей, промывочной или гидрозатворной жидкости -2; с охлаждением (обогревом) гидравлической части, с подводом к уплотнениям смазывающей, промывочной, охлаждающей или гидрозатворной жидкости -4);
  • А — исполнение агрегата по степени взрывозащищенности электродвигателя (с электродвигателем в общепромышленном исполнении — А; во взрывозащищенном исполнении — В);
  • 3 — исполнение по способу соединения насоса и электродвигателя (через клиноременную передачу —1; через редуктор — 2; непосредственно через муфту — 3);
  • У — климатическое исполнение (У, Т, УХЛ);
  • 3 — категория размещения (2, 3, 4);
  • ТУ У 3.19-05785454-025-95 — номер технических условий, по которым изготавливается насос.
