Вентилятор для продувки колодцев переносной ВСП500-М на 12 В

Вентилятор для продувки колодцев переносной ВСП500-М на 12 В

0

В корзину

Производитель ООО "ПРИМА СЕРВИС" г.Москва .Изготавливаются по ТУ 4861-001-38358230-2016 . Назначение вентилятора ВСП-500М :

Переносная вытяжка-вентилятор ВСП-500М - оборудование, предназначенное для продувки (вентиляции) колодцев (теплофикационных, канализационных, кабельных, водопроводных и др.) перед проведением в них ремонтных и профилактических работ, тепловизионного контроля, осмотров, измерений и т.п., а также для организации приточной и вытяжной вентиляции с целью соблюдения требований безопасного выполнения вышеперечисленных работ.

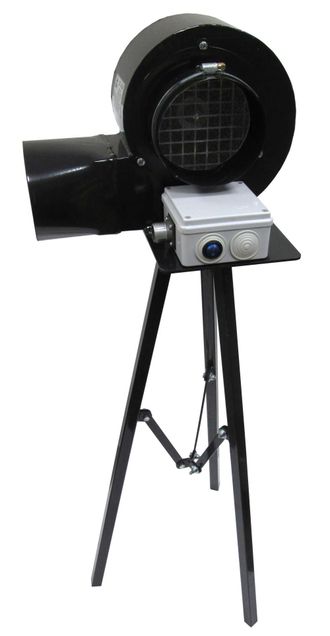

внешний вид вытяжки-вентилятора ВСП-500М

Внешний вид вытяжки-вентилятора ВСП-500М



1 – спиральный кожух вентилятора; 2 – рабочее колесо (крыльчатка); 3 – всасывающий патрубок с защитной решёткой; 4 – защитный кожух электродвигателя; 5 – электрический блок управления; 6 – складная подставка (тренога); 7 – кабель питания; 8 – полимерный рукав; 9 – кнопка сброса термопредохранителя.



Основными узлами ВСП-500М являются: центробежный вентилятор с электроприводом, электрический блок управления, кабель питания, складная подставка (тренога), гибкий полимерный рукав, всасывающий патрубок с защитной решёткой.

Корпус вентилятора (1) имеет форму логарифмической спирали и изготовлен из листовой стали. Корпус вентилятора при помощи болтов и быстросъёмных гаек закреплен на площадке подставки-треноги (6).

На корпусе вентилятора закреплен электрический двигатель постоянного тока с возбуждением от составных магнитов, приводящий во вращение рабочее колесо (2). Снаружи электродвигатель закрыт защитным кожухом (4). Электродвигатель подключен к электрическому блоку управления (5), включающему в себя: разъём для подключения кабеля питания, кнопку пуска/останова вентилятора, защиту двигателя от перегрузки, коротких замыканий и переполюсовки.

При помощи кабеля питания (7) вентилятор подключают к внешнему источнику постоянного тока напряжением 12 В или 24 В.

Кабель питания сечением 2х1,5 мм2 (в изделиях, выпущенных после 01.12.2012 сечение кабеля увеличено до 2х2,5 мм 2 ) - для модели 12 В, одним концом при помощи разъёма подключается к электрическому блоку управления, на втором конце имеет клеммные зажимы для присоединения к аккумуляторной баратее или другому источнику питания.

Кабель питания сечением жил 1,5 мм2 (для модели 24 В) одним концом при помощи разъёма подключается к электрическому блоку управления, на втором конце имеет клеммные зажимы для присоединения к аккумуляторной батарее. ВНИМАНИЕ: чёрный зажим подсоединяется к минусовой клемме аккумулятора, красный зажим – к плюсовой клемме! При ошибочном подключении полярности входа 24 В блок управления будет повреждён!

Опоры складной подставки, выполненные из пустотелой квадратной трубы, имеют стяжки для равномерного раскрытия треноги, что позволяет добиваться устойчивого положения вентилятора.

Всасывающий патрубок (3) вентилятора оборудован защитной решёткой, препятствующей попаданию посторонних предметов в рабочую зону вентилятора.

Гибкий полимерный рукав (8) внутренним диаметром 125 мм, изготовлен из виниуретана, армированного стальной спиралью, стоек к механическим, тепловым и химическим воздействиям. Диапазон рабочих температур от -40ºС до +90ºС (кратковременно до +110ºС). Рукав закрепляется при помощи червячного хомута либо на патрубке кожуха вентилятора (режим приточной вентиляции), либо на всасывающем патрубке (вытяжной режим).



Технические характеристики вытяжки-вентилятора (оборудование вентиляции) для колодцев ВСП-500М

Характеристики ВСП-500М Значения
Производительность вентилятора, м3/час 600-800
Давление в номинальном режиме, Па 250-350
Напряжение питания вентилятора ВСП-500М, В 12 В или 24 В* (допустимо 20-28 В)

Потребляемый ток:

- модификация 12 В

- модификация 24 В



13-16 А (зависит от длины рукава)

8-10 А (зависит от длины гофры)

Род тока постоянный
Габаритные размеры ВСП-500М, мм (в собранном состоянии, без рукава) 315х230х1000
Масса вентилятора ВСП-500М (без рукава), кг 8,8
Длина провода подключения, м 10
Рекомендуемая длина рукава, м до 10
Внутренний диаметр рукава, мм 125
Диапазон рабочих температур, ºС от -30 до +45
Время проветривания (в зависимости от размеров колодца или камеры), мин 5-15



Примечание:

* - при заказе следует уточнить требуемое напряжение питания.
