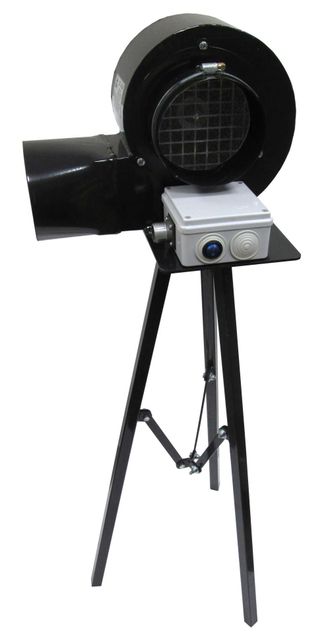

ВСП-500М вентилятор для продувки колодцев переносной
ВСП-500М вентилятор для продувки колодцев переносной

ВСП-500М вентилятор для продувки колодцев переносной

0

В корзину

Вентилятор ВСП-500М изготаливается по ТУ 4861-001-38358230-2016

Переносная вытяжка-вентилятор ВСП-500М - оборудование, предназначенное для продувки (вентиляции) колодцев (теплофикационных, канализационных, кабельных, водопроводных и др.) перед проведением в них ремонтных и профилактических работ, тепловизионного контроля, осмотров, измерений и т.п., а также для организации приточной и вытяжной вентиляции с целью соблюдения требований безопасного выполнения вышеперечисленных работ.

Нередки случаи, когда люди, пренебрегая техникой безопасности в силу различных обстоятельств, опускаются в подземные колодцы для проведения работ без должной подготовки, в частности, без определения загазованности и последующей продувки (вентиляции) колодца , как этого требуют нормативные документы, и приступают к работе, зачастую даже не имея средств индивидуальной защиты. Поскольку угарный газ (CO), будучи тяжелее воздуха, скапливается в низинах с плохой вентиляцией (в частности в колодцах, тепловых камерах, расположенных ниже уровня земли, в проходных каналах и т.п.), а также не ощущается органами чувств без применения специального оборудования, то зачастую последствия таких погружений без предварительной подготовки оказываются более чем печальными.


Нормативные документы, определяющие необходимость использования вентиляторов продувки и приточно-вытяжных вентиляторов колодцев:


  • Межотраслевые правила по охране труда при эксплуатации водопроводно-канализационного хозяйства;
  • Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок;
  • Типовая инструкция по охране труда для электромонтера по надзору за трассами кабельных сетей.



К сожалению, раньше не уделяли должного внимания разработке такого вентиляционного оборудования для продувки колодцев и централизованному оснащению им соответствующих организаций, в результате чего бригадами многих из этих организаций применялись (и всё ещё применяются) всевозможные самодельные устройства (как правило, с питанием от сети 220 В без выполнения соответствующих требований заземления). Зарубежная промышленность выпускала и выпускает вытяжки - вентиляторы для продувки колодцев, но в основном все они предназначены для работы в сети 110 В (неприменяемой в РФ); в любом случае ввоз в Россию зарубежных аналогов не осуществляется ввиду их высокой стоимости.

Основные сферы применения вытяжки-вентилятора (оборудование для вентиляции) колодцев ВСП-500М:

  • обслуживание водопроводно-канализационного хозяйства;
  • обслуживание тепловых сетей;
  • обслуживание распределительных и магистральных кабельных сетей, в том числе телекоммуникационных;
  • обслуживание подземных хранилищ, сооружений, подвальных помещений;
  • другие работы в замкнутых (в основном подземных) помещениях, где возможно скопление вредных и опасных газов в концентрациях, превышающих установленные нормативными документами предельно допустимые для человека.

Преимущества переносной вытяжки-вентилятора (оборудование для вентиляции) колодцев ВСП-500М:

  • повышенная электробезопасность (питание от бортовой сети автомобиля или аккумулятора напряжением 12В);
  • отсутствие необходимости включения электрогенератора;
  • высокая производительность при небольшой массе и малых габаритах;
  • простая и надёжная, проверенная временем конструкция;
  • мобильность оборудования (быстрая сборка/разборка, транспортировка в багажнике любого автомобиля);
  • стойкий к механическим, тепловым и химическим воздействиям полимерный рукав;
  • возможность работы в приточном и вытяжном режимах;
  • защита двигателя от перегрузки, коротких замыканий и переполюсовки;
  • невысокая стоимость оборудования.

Технические характеристики вытяжки-вентилятора (оборудование вентиляции) для колодцев ВСП-500М


Характеристики ВСП-500М Значения
Производительность вентилятора, м3/час 600-800
Давление в номинальном режиме, Па 250-350
Напряжение питания, В 12 В
Род тока постоянный
Размеры, мм (в собранном состоянии, без рукава) 315х230х1000
Масса вентилятора (без рукава), кг 8,8
Длина провода подключения, м 10
Рекомендуемая длина рукава, м до 10
Внутренний диаметр рукава, мм 125
Диапазон рабочих температур, ºС от -30 до +45
Время проветривания (в зависимости от размеров колодца или камеры), мин 5-15



Комплект поставки переносного вентилятора продувки колодцев ВСП-500М:

  • Вентилятор в сборе ВСП-500М (с рабочим колесом, электродвигателем, блоком управления);
  • Подставка (тренога);
  • Полимерный рукав (стандартная длина 10 м);
  • Провод подключения (с разъёмом и аккумуляторными клеммами);
  • Руководство по эксплуатации для вентилятора продувки колодцев.



Вентиляторы продувки ВСП-500М превосходят выпускавшиеся ранее ВСП500 и ВСП500У по объёмной производительности. Этого удалось достичь путём повышения газоплотности кожуха, доработки электрической схемы, исключения из конструкции части межмодульных разъёмов, а также дополнительным пропаиванием основных наиболее нагруженных цепей.

Удачные аутсорсинговые решения наравне с применением современных технологий (лазерная резка металла, порошковая окраска и др.) позволили не только поднять качество и потребительские свойства продукции, но и снизить цену готового изделия.

При заказе от 10 шт. вентиляторов продувки, возможно внесение конструктивных изменений под конкретные нужды заказчика по отдельной договоренности (индивидуальное изготовление).
