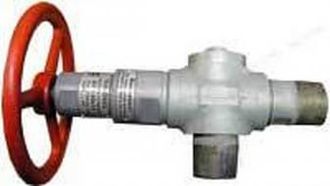

Вентиль угловой ВУ-50×14

Вентиль угловой ВУ-50×14

7240 руб.

В корзину

Вентиль угловойВУ-50×14

Вентиль угловой предназначен для перекрытия жидких и газообразных сред во всем рабочем диапазоне давлений от 0 до 14 МПа. Устанавливается в устьевую арматуру типа АУШГН и АУЭЦН.

Данная конструкция вентиля является запорным устройством с выдвижным шпинделем. Верхнее положение шпинделя соответствует тому, что вентиль угловой открыт, нижнее положение тому, что вентиль угловой закрыт.

Стандарты и сертификаты

  • Климатическое исполнение вентиля углового: УХЛ, ХЛ.
  • Категория размещения при эксплуатации: I по ГОСТ 15150–69.
  • Температура окружающего воздуха: от -60°С до +40°С.



ВУ

  • Общие данные
  • Тех. характеристики

Габаритная схема

  1. Корпус.
  2. Клапан.
  3. Шпиндель.
  4. Стойка.
  5. Манжета.
  6. Гайка.
  7. Маховик.



Наименование параметра Значение параметра
Рабочее давление, МПа 14
Присоединительная резьба НКТ 60
Диаметр маховика, мм 250
Высота, открыто/закрыто, мм 340/296
Масса, кг, не более 6,4
