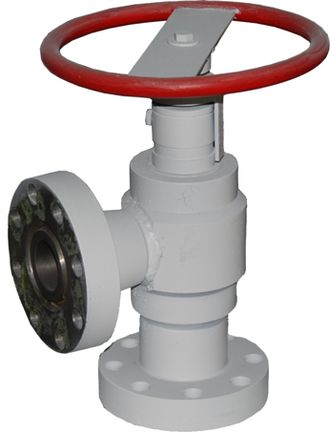

Дроссель регулируемый ДР

Дроссель регулируемый ДР

45600 руб.

В корзину

Дроссель регулируемый ДР является надёжным средством регулирования режима работы скважины.

Изделие сертифицировано по Spec 6A API и ГОСТ Р.

Качество изготовления изделия обеспечивается системой, сертифицированной по ISO 9001.

НАЗНАЧЕНИЕ

Дроссель регулируемый ДР является надёжным средством регулирования режима работы скважины.

Изделие сертифицировано по Spec 6A API и ГОСТ Р.

Качество изготовления изделия обеспечивается системой, сертифицированной по ISO 9001.



ПРЕИМУЩЕСТВА

  • Детали дросселя, с помощью которых регулируется расход скважинного продукта (насадка штока и втулки - насадки), изготовлены из износостойких и коррозионно - стойких материалов.

  • Конструкция дросселя позволяет плавно регулировать расход проводимой среды на всем диапазоне условного прохода с контролем по шкале.

    Класс материала по классификации Spec. 6A API - BB



    ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

    Проводимая среда

    нефть, газ, газоконденсат, вода с содержанием механических примесей 0,5% по объёму с суммарным содержанием СО2 и H2 S до 0,003% по объему

    Температура проводимой среды , С

    не выше 120

    Температура окружающей среды , С

    от -60 до +60

    По требованию заказчика возможна поставка дросселей в исполнении К1 (содержание СО2 до 6%) и К2 (содержание СО2 и H2S до 6% каждого)



    Условное обозначение

    DN, мм (in)

    PN, МПа (psi)

    Диаметр регулир. прохода

    Н

    Н1

    L

    D

    Присоедин. размеры

    ДР-50*14ХЛ

    50 (2 1/16)







    14(2000)

    до 25

















    660





    238





    190





    165

    API 6A





    ДР-50*21ХЛ

    21(3000)

    215



    ДР-50*35ХЛ

    35(5000)

    ДР-50*70ХЛ

    70(10000)

    805

    298

    225

    200

    ГОСТ 28919, API 6A

    ДР-65*14ХЛ-Ф

    65 (2 9/16)









    14(2000)

    597

    187

    167

    195

    РД 26-16-40

    ДР-65*21ХЛ

    21(3000)



    620

    210

    190

    245

    ГОСТ 28919

    ДР-65*21ХЛ-Ф

    610



    200



    180



    195

    РД 26-16-40

    ДР-65*35ХЛ

    35(5000)

    245

    ГОСТ 28919



    ДР-65*70ХЛ

    70(10000)

    790

    298

    225







    230

    ДР-80*14ХЛ

    80 (3 1/8)







    14(2000)

    до 50







    902

    289

    210

    API 6A

    ДР-80*21ХЛ

    21(3000)

    790



    298



    242

    ГОСТ 28919, API 6A





    ДР-80*35ХЛ

    35(5000)

    265

    ДР-80*70ХЛ

    70(10000)

    950

    255

    270

    270

    ДР-100*21ХЛ

    100 (4 1/16)



    21(3000)

    до 75



    885

    296

    264

    292

    ГОСТ 28919



    ДР-100*35ХЛ

    35(5000)

    1008

    320

    260

    310

    Изготовление и поставка по 209 АФ.00.000 ТУ.
