Дроссель регулируемый ДРП 65х21(210)

Дроссель регулируемый ДРП 65х21(210)

46960 руб.

В корзину

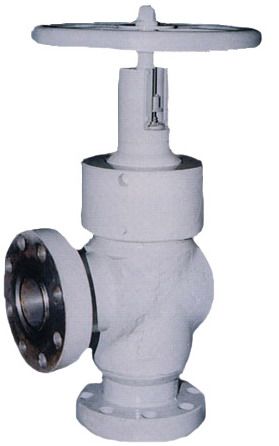

Дроссель регулируемый ДРП

НАЗНАЧЕНИЕ

Дроссель регулируемый ДРП является надежным и удобным в эксплуатации средством регулирования режима работы скважины или магистрального трубопровода.

Изделие сертифицировано по Spec 6A API и ГОСТ Р.

Качество изготовления изделия обеспечивается системой, сертифицированной по ISO 9001.



ПРЕИМУЩЕСТВА

  • По сравнению с традиционным методом регулирования проходного сечения конусом, дроссель регулирует поток рабочей среды путем перекрытия поршнем ряда отверстий, равномерно расположенных по образующей и диаметру в перфорированном цилиндре (клетке). Гидродинамическое гашение скоростного напора "струя в струю" предотвращает эрозионный износ деталей дросселя при сверхбольших расходах и перепадах давлений проводимой среды. Конструкция дросселя позволяет полностью перекрывать поток среды за счет двойного (жесткого и эластомерного) уплотнения и плавно регулирует расход проводимой среды на всем диапазоне условного прохода с контролем по шкале, закрываемой поворотным кожухом от попадания атмосферных осадков.

    Класс материала по классификации Spec. 6A API - ВВ.

    Указанные преимущества обеспечивают безотказный срок службы изделия не менее 15 лет.



    ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

    Проводимая среда

    нефть, газ, газоконденсат, вода с содержанием механических примесей 0,5% по объёму с суммарным содержанием СО2 и H2 S до 0,003% по объему

    Температура проводимой среды , С

    не выше 120

    Температура окружающей среды , С

    от -60 до +60



    Шифр изделия

    Обозначение изделия

    Регули-руемый проход, мм

    Давление МПа

    габариты, мм Н*Н1*L*D

    Масса, кг

    Технические условия

    ДРП-65*21ХЛ-Ф

    209АФ.08.000

    0-25

    21

    656*200*180*195

    48

    209АФ.00.000ТУ

    ДРП-100*1,6ХЛ

    ОВС.02.000

    0-60

    1,6

    664*180*160*215

    36

    ОВС.00.000ТУ

    По требованию заказчика возможна поставка дросселей в исполнении К1 (содержание СО2 до 6%) и К2 (содержание СО2 и H2S до 6% каждого)
