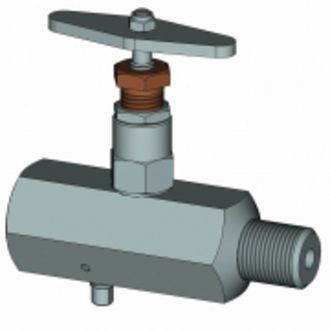

вентили стальные прямоточные с эластомерным уплотнением ВПЭ

вентили стальные прямоточные с эластомерным уплотнением ВПЭ

3600 руб.

В корзину

Вентиль ВПЭ 5х16, Вентиль ВПЭ 5х35, Вентиль ВПЭ 5х35 ХЛ

назначение

Современные и надежные вентили стальные прямоточные с эластомерным уплотнением (ВПЭ) служат для установки в качестве запорных устройств на вторичных отводах арматуры и трубопроводах для добычи, транспортировки и переработки нефти, нефтепродуктов и природного газа (отбор проб и т. д.)

Условный проход Dу 5 мм , 3/16 "

Вентили ВПЭ изготовляются из сталей марок:

  • сталь 20 - для окружающей среды с температурой до минус 40°С;

  • сталь 09Г2С - для окружающей среды с температурой до минус 60°С;

  • сталь 12Х18Н10Т - для агрессивной среды (температура окружающей среды до минус 60°С );

  • сталь 10Х17Н13М3Т - для агрессивной среды (температура окружающей среды до минус 60°С)

    Изделия сертифицированы по Spec 6A API и ГОСТ Р.

    Качество изготовления вентилей обеспечивается системой, сертифицированной по ISO 9001.



    ПРЕИМУЩЕСТВА

  • Вентили ВПЭ оснащены эластомерным уплотнением, что обеспечивает полную герметизацию системы при минимальном усилии на рукоятке.

  • Изготовление из специальной стали гарантирует работоспособность вентилей при температуре окружающей среды от минус 60°С до плюс 60°С.

    Класс материала по классификации Spec 6A API - BB.



     ТЕХНИЧЕСКие ХАРАКТЕРИСТИКи

    Проводимая среда: нефть, газ, газоконденсат, вода с суммарным содержанием СО2 и Н2S до 0,003% по объему.

    Температура проводимой среды, °С - не выше 120

    ОБОЗНАЧЕНИЕ ВЕНТИЛЯ

    ПРИСОЕДИНИТЕЛЬНАЯ РЕЗЬБА

    Темп. окруж. среды до °С

    PN не более

    Рис

    Масса кг

    Слева

    Справа

    MПa

    кгс/см2

    psi

    ВПЭ 5х16 У Rc1/2-B Rc1/2-B

    Rc 1/2 (внутр)

    Rc 1/2 (внутр)

    -40

    16

    160

    2285

    1

    0.41

    ВПЭ 5х35 У Rc1/2-B Rc1/2-B

    Rc 1/2 (внутр)

    Rc 1/2 (внутр)

    -40

    35

    350

    5000

    1

    0.45

    ВПЭ 5х35 У K1/2-B K1/2-B

    K 1/2" (внутр)

    K 1/2" (внутр)

    -60

    35

    350

    5000

    1

    0.45

    ВПЭ 5х35 ХЛ Rc1/2-B Rc1/2-B

    Rc 1/2 (внутр)

    Rc 1/2 (внутр)

    -60

    35

    350

    5000

    1

    0,45

    ВПЭ 5х35 ХЛ K1/2-B K1/2-B

    K 1/2" (внутр)

    K 1/2" (внутр)

    -60

    35

    350

    5000

    1

    0.45

    ВПЭ 5х35 ХЛ М20х1,5-В М20х1,5-В

    M20x1,5-6H (внутр)

    M20x1,5-6H (внутр)

    -60

    35

    350

    5000

    1

    0.5

    ВПЭ 5х35 ХЛ K1/2-Н K1/2-Н

    K 1/2" (наруж)

    K 1/2" (наруж)

    -60

    35

    350

    5000

    2

    0.75

    ВПЭ 5х35 ХЛ K1/2-Н М20х1,5-B

    K 1/2" (наруж)

    M20x1,5-6H (внутр)

    -60

    35

    350

    5000

    3

    0.63

    ВПЭ 5х35 ХЛ K1/2-Н K1/2-B

    K 1/2" (наруж)

    K 1/2" (внутр)

    -60

    35

    350

    5000

    3

    0.63

    ВПЭ 5х35 ХЛ K3/4-B K3/4-B

    K 3/4" (внутр)

    K 3/4" (внутр)

    -60

    35

    350

    5000

    1

    0.5

    ВПЭ 5х35 ХЛ М22х1,5-Н М22х1,5-Н

    M22x1,5 (наружная)

    M22x1,5 (наружная)

    -60

    35

    350

    5000

    2

    0.7

    По требованию заказчика возможна поставка вентилей в исполнении К1 (содержание СО2 до 6%) и К2 (содержание СО2 и Н2S до 6% каждого), а также поставка вентилей с другими присоединительными резьбами.

    Изготовление и поставка вентилей по ББББ.491112.001
