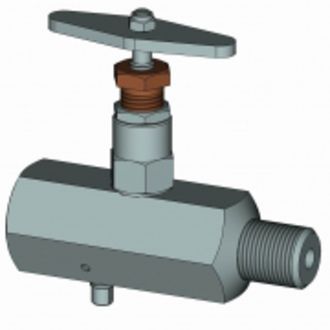

ВЕНТИЛИ СТАЛЬНЫЕ ПРЯМОТОЧНЫЕ ПОД МАНОМЕТР ВПЭМ 5Х35ХЛ, ВПЭМ 5Х70ХЛ

ВЕНТИЛИ СТАЛЬНЫЕ ПРЯМОТОЧНЫЕ ПОД МАНОМЕТР ВПЭМ 5Х35ХЛ, ВПЭМ 5Х70ХЛ

5960 руб.

В корзину

ВЕНТИЛИ СТАЛЬНЫЕ ПРЯМОТОЧНЫЕ ПОД МАНОМЕТР ВПЭМ 5Х35ХЛ, ВПЭМ 5Х70ХЛ

НАЗНАЧЕНИЕ

Современные и надежные вентили стальные прямоточные с эластомерным уплотнением ВПЭМ служат для установки в качестве запорных устройств на вторичных отводах арматуры и трубопроводах для добычи, транспортировки и переработки нефти, нефтепродуктов, других жидкостей и природного газа для подсоединения манометров, отбора проб и т. д.



Вентили ВПЭМ изготовляются из сталей марок:

  • сталь 20 - для окружающей среды с температурой до минус 40°С;

  • сталь 09Г2С - для окружающей среды с температурой до минус 60°С;

  • сталь 12Х18Н10Т для агрессивной среды (температура окружающей среды до минус 60°С);

  • сталь 10Х17Н13М3Т - для агрессивной среды (температура окружающей среды до минус 60°С).

    Изделия сертифицированы по Spec 6A API и ГОСТ Р.

    Качество изготовления вентилей обеспечивается системой, сертифицированной по ISO 9001.



    ПРЕИМУЩЕСТВА
  • Вентили ВПЭМ оснащены эластомерным уплотнением, что обеспечивает полную герметизацию системы при минимальном усилии на рукоятке.

  • Наличие дополнительно стравливающего клапана обеспечивает безопасную замену манометра.

    Класс материала по классификации Spec 6A API - ВВ.



ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Условный проход DN

5 мм; 3/16"

Рабочее давление PN

35 МПа, 350 кгс/см2, 5000 psi

70 МПа, 700 кгс/см2, 10000 psi

Проводимая среда

нефть, газ, газоконденсат, вода с суммарным содержанием СО2 и Н2S до 0,003% по объему

Температура проводимой среды

не выше 120 С

Температура окружающей среды

от - 60 С до +60 С



Обозначение вентиля

Присоединительная резьба

Рис

Масса

Слева

Справа

ВПЭМ 5х35ХЛ R1/2-Н М20х1,5-В

R1/2 (нар)

М20х1,5(вн)

1

0.87

ВПЭМ 5х35ХЛ М20х1,5-В М20х1,5-В

М20х1,5(вн)

М20х1,5(вн)

2

0.80

ВПЭМ 5х35ХЛ М20х1,5-Н М20х1,5-Н

М20х1,5(нар)

М20х1,5(нар)

3

0.90

ВПЭМ 5х35ХЛ K1/2-Н М20х1,5-В

K 1/2" (нар)

М20х1,5(вн)

1

0,87

ВПЭМ 5х35ХЛ K1/2-B М20х1,5-В

K 1/2" (вн)

М20х1,5(вн)

2

0,80

ВПЭМ 5х35ХЛ K3/4-B М20х1,5-В

K 3/4" (вн)

М20х1,5(вн)

2

0.80

ВПЭМ 5х35ХЛ 1/2"LP М20х1,5-В-6А

1/2" LP

М20х1,5(вн)

1

0,87

ВПЭМ 5х70ХЛ R1/2-Н М20х1,5-В

R1/2 (нар)

М20х1,5(вн)

1

0,87

ВПЭМ 5х70ХЛ K1/2-Н М20х1,5-В

K 1/2" (нар)

М20х1,5(вн)

1

0,87

По требованию заказчика возможна поставка вентилей в исполнении К1 (содержание СО2 до 6%) и К2 (содержание СО2 и Н2S до 6% каждого), а также поставка вентилей с другими присоединительными резьбами.
