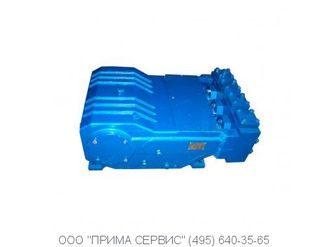

Насос водяной плунжерный ПТ-25

НАСОС ПТ 25 – ТРЁХПЛУНЖЕРНЫЙ КРИВОШИПНЫЙ

устанавливается на агрегат ППУА 1600/100, 1800/100, 2000/100 передвижная парогенераторная установка.
 Основным назначением плунжерного насоса является перекачивание жидкостей (нейтральных к гидравлической части насоса). К жидкостям, которые будут перекачиваться насосом ПТ 25, существует ряд требований:

• минимальная температура при перекачивании -30 оС, максимальная - +200оС;
• кинематическая вязкость до 8 Ст (800 мм2/с);
• жидкость, перекачиваемая насосом ПТ 25, должна быть нейтральна к его гидравлической части;
• если в составе содержатся твёрдые неабразивные частицы, то их размер должен быть до 0,2 мм, а максимальное их содержание в жидкости – 0,2%.

НАСОС ПТ 25. ОБЛАСТИ ПРИМЕНЕНИЯ

Трехплунжерные насосы типа ПТ довольно широко применяются как в промышленности, так и коммунальном хозяйстве:

• в энергетике в качестве питательного насоса котельной установки парогенератора;
• в нефтедобывающей отрасли в процессе бурения, ремонта, эксплуатации скважин, а также для повышения нефтеоотдачи пласта;
• на предприятиях химической и нефтехимической отрасли для перекачивания кислот, аммиака, меланина, карбамида, подачи реагентов под давлением;
• в пищевой промышленности в составе оборудования для гомогенизации;
• в машиностроении при гидравлической резке, в составе гидравлических прессов;
• в коммунальном хозяйстве при промывке канализации, ремонте и опрессовке гидросистем и трубопроводов.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ НАСОСА ПТ25

 Привод трехплунжерных насосов при эксплуатации может быть реализован от дизель-генератора, двигателя внутреннего сгорания (при расположении насосной установки на автомобильном шасси), электродвигатель. Насос с приводом может быть соединён через редуктор, муфту или через клиноременную передачу.

Плунжерные насосы по конструкции можно разделить на гидравлическую и приводную части. Приводная часть состоит из коленвала. Он преобразовывает движение вращения двигателя в возвратно-поступательное движение плунжеров.

В гидравлическую часть насоса входит:

• гидроблок,
• плунжеры,
• сальниковые уплотнения,
• нагнетательные и всасывающие клапаны,
• предохранительный клапан (в нормальном режиме работы он может быть отрегулирован как на номинальное, так и другое рабочее давление).

Сравнительные технические характеристики:
