Труболовки наружного захвата цанговые, неосвобождающиеся предназначены для обеспечения захвата и извлечения из скважин насосно-компрессорных труб (НКТ), скважинных насосов, забойных двигателей и насосных штанг при ликвидации аварий.
При движении ловильной колонны вверх цанга вместе с ловимым объектом опускается на коническую поверхность корпуса и заклинивается. В результате осуществляется надёжный захват ловимого объекта.
При захвате ловимого объекта за муфту устанавливается ограничивающая втулка, которая, упираясь одним концом в переводник, ограничивает ход ловимого объекта. При захвате ловимых объектов под буртик или под муфту заклинивание цанги происходит между конической опорной поверхностью и нижней кромкой буртика или муфты ловимого объекта.
При захвате ловимого объекта за муфту устанавливается ограничивающая втулка, которая, упираясь одним концом в переводник, ограничивает ход ловимого объекта.
При захвате ловимых объектов под буртик или под муфту заклинивание цанги происходит между конической опорной поверхностью и нижней кромкой буртика или муфты ловимого объекта.
Наличие сменных цанг значительно расширяет возможности штанголовок и труболовок и позволяет извлекать ловимые объекты различного диаметра и конфигурации одним типоразмером инструмента.
Труболовки изготавливаются с правой и левой резьбой.
Техническая характеристика
Труболовки | Ловимые объекты | ||||
Постоянные части | Сменные части | Наименование | Вид захвата | ||
воронка направляющая | втулка | цанга | |||
корпус ТЛ1 (Л) переводник ТЛ1 (Л) |
ТЛ1.64 (Л) | - | ТЛ1.48 | НКТ 48 мм | за тело |
ТЛ1.64 (Л) | - | ТЛ1.60, 3 | НКТ 60 мм | за тело | |
ТЛ1.76 (Л) | - | ТЛ1.68 | НКТ 60 мм | под муфту | |
ТЛ1.76 (Л) | 70 | ТЛ1.73 | НКТ 60 мм | за муфту | |
ТЛ1.76 (Л) | - | ТЛ1.73 | НКТ 73 мм | за тело | |
ТЛ1.98 (Л) | - | ТЛ1.83, 5 | НКТ 73 мм | под муфту | |
ТЛ1.98 (Л) | 80 | ТЛ1.89 | НКТ 73 мм | за муфту | |
ТЛ1.98 (Л) | - | ТЛ1.89 | НКТ 89 мм | за тело | |
ТЛ1.64 (Л) | - | ТЛ1.49 | насосы НВ1Б-32, НВ2Б-32 | под буртик | |
ТЛ1.76 (Л) | - | ТЛ1.65 | насосы НВ1Б-44, НВ2Б-44 | под буртик | |
ТЛ1.98 (Л) | - | ТЛ1.80 | насосы НВ1Б-57, НВ2Б-57 | под буртик | |
ТЛ1.98 (Л) | - | ТЛ1.83, 5 | насос НСН-55 | за тело | |
ТЛ1.98 (Л) | - | ТЛ1.87 | забойные двигатели Д-85, Д1-88 | за тело | |
корпус ТЛ2 (Л) переводник ТЛ1 (Л) |
ТЛ2.98 (Л) | - | ТЛ2.92 | насос ЭЦН-50 | за тело |
- | ТЛ2.95 | НКТ В-89 | за тело | ||
Корпус ТЛ3 (Л) Переводник ТЛ3 (Л) |
ТЛ3 | - | ТЛ3.103 | насос ЭЦН-50 | за тело |
- | ТЛ3.103Б | насос ЭЦН-50 | под фланец | ||
103 | ТЛ3.103 | насос ЭЦН-50 | за фланец |
Краткая техническая характеристика
Параметры | Ед. изм. | Значение | ||
труболовка ТП1 |
труболовка ТП2 |
труболовка ТП3 |
||
Присоединительная резьба | 89 (89Л) ГОСТ 633 |
89 (89Л) ГОСТ 633-96 |
3-88 (3-88Л) ГОСТ 5286 |
|
Допускаемая осевая нагрузка | кН | 400 | 300 | 150 |
Условный диаметр труб эксплуатационной колонны | мм | 146, 168 | 146, 168 | 146, 168 |
Габаритные размеры (диаметр - длина) |
мм | 122х630 | 122х643 | 120х1210 |
Масса | кг | не более 27 | не более 19 | не более 39 |

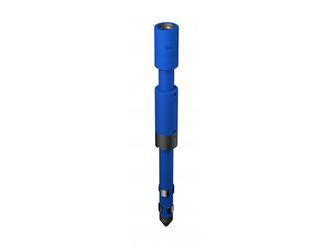

Труболовки внутренние освобождающиеся типа ТВМ предназначены для извлечения из скважины целиком или по частям аварийной колонны насосно-компрессорных, бурильных или обсадных труб при проведении ловильных работ. Захват производится за внутреннюю поверхность трубы.
Конструкция труболовок обеспечивает возможность освобождения от аварийного объекта при невозможности извлечения его из скважины. Труболовки имеют промывочное отверстие для восстановления циркуляции через аварийную колонну. Изготавливаются правого и левого исполнения.
Краткая техническая характеристика
Обозначение труболовки | Диапазон захватываемых внутренних диаметров труб, мм | Присоединительная резьба |
ТВМ-48 | 39-43 | З-66 |
ТВМ-60 | 48-53 | З-73 |
ТВМ-73 | 57-66 | З-76 |
ТВМ-89 | 71-79 | З-76 |
ТВМ-102 | 84-96 | З-86 З-88 |
ТВМ-114 | 95-108 | З-86 З-88 |
ТВМ-127 | 108-121 | З-76 |
ТВМ-146 | 118-130 | З-86 З-88 |
ТВМ-168 | 136-169 | З-86 З-88 |
ТВМ-194 | 160-190 | З-86 З-88 |
ТВМ-245 | 214-220 | З-152 |
Труболовки внутренние плашечного типа ТВ , предназначены для извлечения из скважин целиком или по частям аварийных колонн насосно-компрессорных, бурильных или обсадных труб при проведении ловильных работ. Захват производится за внутреннюю поверхность трубы
Изготавливаются правого и левого исполнения: с удлиненной конструкцией – ТВУ (с целью улучшения сцепления труболовки с трубой количество плашек увеличено), с промывочным отверстием – ТВП (для восстановления циркуляции через аварийную колонну).
Краткая техническая характеристика
Обозначение труболовки | Диапазон захватываемых внутренних диаметров труб, мм | Присоединительная резьба |
ТВ-48 (ТВП, ТВУ) | 48, 60, 73, 89, 102, 114, 127, 168 | З-88 |
ТВ-60 (ТВП, ТВУ) | ||
ТВ-73 (ТВП, ТВУ) | ||
ТВ-89 (ТВП, ТВУ) | ||
ТВ-102 (ТВП, ТВУ) | ||
ТВ-114 (ТВП, ТВУ) | ||
ТВ-127 (ТВУ) | ||
ТВ-168 (ТВУ) |
Труболовка наружная механическая освобождающаяся типа ТМО предназначена для захвата за муфту или высадку и подъёма целиком аварийной колонны насосно-компрессорных, бурильных труб диаметром 60 или 73 мм. Труболовка имеет надежный захватный механизм, предотвращающий ложное освобождение аварийного инструмента при подъёме. Конструкция труболовки обеспечивает освобождение от аварийного объекта при невозможности извлечения его из скважины.
Изготавливаются правого и левого исполнения.
Краткая техническая характеристика
Обозначение труболовки | Диапазон захватываемых диаметров труб, мм | Присоединительная резьба |
ТМО-89-116 | 60, 73 | З-88 |
Труболовки наружные типа ТН предназначены для извлечения из скважин целиком или по частям аварийных колонн насосно-компрессорных или бурильных труб при проведении ловильных работ. Захват цангового типа захватывает за наружную поверхность, муфту или высадку трубы.
Изготавливаются правого и левого исполнения.
ТНЗ - труболовка наружная замковая.
Краткая техническая характеристика
Обозначение труболовки | Диапазон захватываемых диаметров труб, мм | Наружный диаметр труболовки, мм | Присоединительная резьба |
ТН-92 | 92 | 123 | З-76 |
ТН-114/60/48 | 48, 60 | 114 | |
ТН-146 | 60, 73, 89 | 122 | |
ТН-168 | 60, 73, 89 | 140 | |
ТН-122/33/48 | 33, 48 | 122 | |
ТН-122/60/73/89 | 60, 73, 89 | 122 |
Труболовка наружная спиральная типа ТНС предназначена для захвата и извлечения аварийных насосно-компрессорных труб (НКТ) и нефтепромыслового оборудования из скважины. Труболовка состоит из переводника 1, цилиндрического корпуса 2 с внутренней конической нарезкой и установленных в корпусе захватной втулки 3 с внутренней зубчатой нарезкой и ограничительного кольца 4. На нижнем конце корпуса закреплена направляющая воронка 5. Для увеличения диаметра захвата взамен втулки 3 в корпус 2 устанавливается захватная спираль.
Труболовка спускается в скважину на колонне бурильных труб и устанавливается в положение для захвата извлекаемых НКТ после ввода их в труболовку прямым натяжением колонны бурильных труб. Освобождение труболовки от захвата производится снятием натяжения бурильной колонны с последующим вращением вправо с медленным подъёмом колонны бурильных труб.
Краткая техническая характеристика
Обозначение труболовки | Диаметр захватываемых труб, мм | Грузоподъёмность, кН | Наружный диаметр труболовки, мм | Присоединительная резьба |
ТНС-60 | 60 | 1000 | 108 | З-66 |
ТНС-73 | 73 | 1100 | 120 | З-76 |
ТНС-89 | 89 | 1300 | 140 | З-88 |
ТНС-102 | 102 | 1400 | 145 | З-102 |
ТНС-114 | 114 | 2000 | 170 | З-121 |
ТНС-127 | 127 | 2700 | 196 | З-133 |
ТНС-140 | 140 | 3000 | 196 | З-147 |
ТНС-146 | 146 | 2700 | 200 | З-147 |
ТНС-168 | 168 | 3900 | 200 | З-171 |
Труболовка внутренняя спиральная типа ТВС предназначена для захвата и извлечения из скважины бурильных, обсадных и насосно-компрессорных труб при ликвидации аварий. Труболовка ТВС состоит из корпуса 1 с винтовой нарезкой, на которой установлена захватная втулка 2 с зубчатой нарезкой на наружной поверхности. На нижнем конце корпуса закреплен наконечник 3 с упорным кольцом 4.
Конструкция труболовки ТВС позволяет герметизировать соединение с аварийной колонной, осуществлять промывку труб и восстанавливать циркуляцию промывочной жидкости, при необходимости легко освобождаться от захваченных труб.
Краткая техническая характеристика
Параметры | Ед. изм. | Значение | ||
ТВС-60 | ТВС-73 | ТВС-89 | ||
Диаметр извлекаемых труб | мм | 60, 73 | 73, 89 | 89, 102 |
Наружный диаметр | мм | 48 | 59 | 72 |
Грузоподъемность | кН | 300 | 550 | 800 |
Присоединительная резьба | мм | 3-33 | 3-42 | 3-50 |
Длина | мм | 620 | 620 | 730 |
Масса | кг | не более 7, 0 | не более 11, 0 | не более 18, 0 |
Параметры | Ед. изм. | Значение | ||
ТВС-102 | ТВС-127 | ТВС-146 | ||
Диаметр извлекаемых труб | мм | 102, 114 | 127 | 146 |
Наружный диаметр | мм | 83 | 155 | 155 |
Грузоподъемность | кН | 1000 | 2000 | 2000 |
Присоединительная резьба | мм | 3-66 | 3-133 | 3-133 |
Длина | мм | 730 | 900 | 1000 |
Масса | кг | не более 25, 0 | не более 70, 0 | не более 74, 0 |
