предназначен для преобразования колебательного движения балансира станка-качалки в прерывистое вращательное движение полированного штока с колонной насосных штанг. При повороте на некоторый угол происходит более равномерный износ штанги, муфты и плунжера, а также непрерывная очистка внутренней поверхности НКТ укрепленными на штанге скребками.
| Максимально допустимая осевая нагрузка, кг | 8000 |
| Угол поворота штанги за один двойной ход балансира станка качалки, градус | 3,5…4 |
| Габаритные размеры, мм | |
| длина | 180 |
| ширина | 160 |
| высота | 140 |
| Масса, кг | 17,5 |
| Комплектность поставки | |
| Штанговращатель ШЧ-8000М, шт. | 1 |
| Монтажный комплект | |
| Кронштейн ШЧ-8000М 01.010, шт. | 1 |
| Втулка центрирующая ШЧ-8000М 01.001, шт. | 1 |
| Зажим ШЧ-8000М 01.020, шт. | 1 |
| Проволока ОС-3-С ГОСТ 3286-80, м | 1 |
| Монтажный чертеж ШЧ-8000М 00.000 МЧ | 1 |
| Паспорт ШЧ-8000М ПС | 1 |

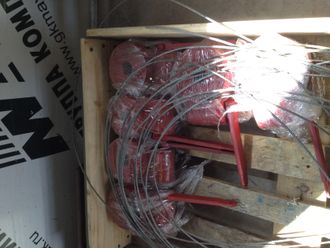

Штанговращатель Ш 81-170
предназначен и служит для периодического поворота колонны штанг, что повышает их долговечность и предотвращает развинчивание во время работы. Возможна эксплуатация с различными типами станков-качалок. Надежность и простота монтажа при установке являются явными преимуществами перед зарубежными образцами.
Технические особенности
Исходя из опыта эксплуатации штанговращателей аналогичной конструкции, основными причинами поломки являются износ храпового колеса и поломки стопора, вызванными, как правило, из-за метода производства данных деталей (порошковая металлургия) не обеспечивающих необходимой прочности. В штанговращателях Ш81-170 храповое колесо и стопор выполнены по классической технологии из кованых заготовок с дополнительной термообработкой, обеспечивающей повышенную прочность и износостойкость данных деталей.
| Наименование параметра | Значение |
| Осевая нагрузка на стол поворотного механизма, КН (тс), не более | 80 (8) |
| Рабочий ход рукоятки | 90 град. |
| Угол поворота стола поворотного механизма за рабочий ход рукоятки при: | |
| Z=37 храпового колеса | 19 град. |
| Z=29 храпового колеса | 13 град. |
| Максимальная величина перемещения толкателя, мм | 22,5 |
| Габаритные размеры поворотного механизма (рукоятка в горизонтальном положении), мм, не более: | |
| длина | 432 |
| ширина | 155 |
| высота | 138 |
| Длина каната, L, мм | 3090, 4920, 7660 |
| Масса поворотного механизма, кг | 17 |
| Масса безопасного балансирного зажима, кг, при длине каната, L: | |
| 3090 | 2,1 |
| 4920 | 2,3 |
| 7660 | 2,6 |
| Масса штанговращателя, кг, не более при длине каната, L: | |
| 3090 | 19,2 |
| 4920 | 19,4 |
| 7660 | 19,7 |
| Срок эксплуатации, лет, не менее | 3 |
