Отводы в ППУ изоляции

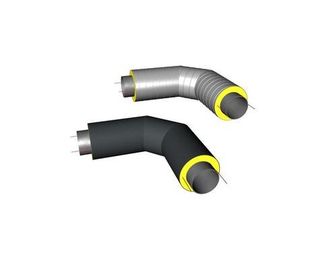

Отводы ППУ сталь, оцинкованная сталь в полиэтиленовой или оцинкованной оболочке

Отводы ППУ имеют круглое сечение и используются для изменения направления трубопровода ППУ при его монтаже, таким образом установка этого отвода обеспечивает отклонение трубопроводной системы от текущего направления на определенное количество градусов в одну из сторон. Сочетание отводов имеющих разные углы позволяют прокладывать трубопроводы любых форм в любой местности.

ТРУБА СТАЛЬНАЯ
dy	d	S	Номер ГОСТа стальной трубы	Оболочка защитная			L	Масса расчетная на 1 метр
				Dп.ц	Sп	S*ц		П	Ц
25мм	32мм	3.0мм	8731 8733	110мм	2.5мм	0.55мм	1000мм	7.5кг	8.2кг
32мм	38мм	3.0мм		110мм	2.5мм	0.55мм	1000мм	8.2кг	8.8кг
40мм	45мм	3.0мм		125мм	2.5мм	0.55мм	1000мм	8.2кг	9.9кг
50мм	57мм	3.0мм	10704	125мм	2.5мм	0.55мм	1000мм	11.1кг	12.1кг
65мм	76мм	3.0мм		140мм	3.0мм	0.55мм	1000мм	14.1кг	15.5кг
80мм	89мм	4.0мм		160мм	3.0мм	0.55мм	1000мм	20.3кг	22.2кг
100мм	108мм	4.0мм		180мм	3.0мм	0.55мм	1000мм	26.1кг	27.2кг
100мм	114мм	4.0мм		200мм	3.2мм	0.55мм	1000мм	28.3кг	29.3кг
125мм	133мм	4.0мм		225мм	3.5мм	0.55мм	1000мм	32.0кг	32.8кг
150мм	159мм	4.5мм		250мм	3.9мм	0.55мм	1000мм	41.5кг	43.1кг
200мм	219мм	6.0мм		315мм	4.9мм	0.55мм	1000мм	70.7кг	71.2кг
250мм	273мм	7.0мм		400мм	5.6мм	0.70мм	1000мм	103.7кг	102.5кг
300мм	325мм	7.0мм		450мм	5.6мм	0.70мм	1000мм	120.5кг	120.2кг
350мм	377мм	7.0мм		500мм	6.2мм	0.70мм	1200мм	185.2кг	181.3кг
400мм	426мм	7.0мм		560мм	7.0мм	0.70мм	1200мм	204.7кг	199.2кг
500мм	530мм	7.0мм	20295	710мм	8.9мм	0.70мм	1300мм	313.9кг	294.5кг
600мм	630мм	8.0мм		800мм	10.0мм	1.00мм	1300мм	384.3кг	355.2кг
700мм	720мм	8.0мм		900мм	11.2мм	1.00мм	1500мм	471.6кг	413.7кг
800мм	820мм	9.0мм		1000мм	12.4мм	1.00мм	1600мм	587.1кг	545.3кг
900мм	920мм	10.0мм		1100мм	13.8мм	1.00мм	1800мм	679.0кг	613.5кг
1000мм	1020мм	11.0мм		1200мм	14.9мм	1.00мм	1900мм	805.4кг	720.2кг

Диаметр, материал и толщина приварных патрубков подобран в соответствии с диаметром, материалом и толщиной прямой трубы, толщина стенки колена отводов определяется при проектировке;

Дополнительно можно изготовить отводы с косыми стыками или промежуточными углами по предварительному согласованию;

* – Допустимо изготовление оболочки из цинка имеющей толщину стенки от 0,35мм;

Изделия производимые с выведением кабеля СОДК также комплектуют кабелем NYM 3 х1,5 (длина 8 метров).

Код изделия: Отвод Ст	X	x	X	-	X	-1-ОЦ-	X	-	X
Пример: Отвод Ст 1020х11.0-15о-1-ППУ-ОЦ-ЗМКв

Угловая величина поворота теплотрассы (α), в градусах 15о 30о 45о 60о 75о 90о

Оболочка защитная (тип) Код Оболочка полиэтиленовая ПЭ Оболочка спирально-навивная из листовой оцинкованной стали согласно ГОСТ 14918 ОЦ

Вывод для СОДК кабеля ЗМКв ЗМКвп ЗМКт ЗМ

ТРУБА ОЦИНКОВАННАЯ
dy	d	S	номер ГОСТа стальной трубы	Оболочка защитная			L, м	Масса расчетная на 1 метр изделия
				Dп.ц	Sп	S*ц		П	Ц
25мм	33.5мм	3.2мм	3262	110мм	2.5мм	0.55мм	1000мм	7.6кг	8.7кг
32мм	42.3мм	3.2мм		110мм	2.5мм	0.55мм	1000мм	8.4кг	9.2кг
40мм	48.0мм	3.5мм		125мм	2.5мм	0.55мм	1000мм	9.5кг	10.1кг
50мм	60.0мм	3.5мм		125мм	2.5мм	0.55мм	1000мм	11.7кг	12.4кг
65мм	75.5мм	4.0мм		140мм	3.0мм	0.55мм	1000мм	14.5кг	16.3кг
80мм	88.5мм	4.0мм		160мм	3.0мм	0.55мм	1000мм	21.1кг	24.2кг
100мм	114.0мм	4.5мм		200мм	3.2мм	0.55мм	1000мм	29.8кг	30.1кг
125мм	140мм	4.5мм		225мм	3.5мм	0.55мм	1000мм	33.5кг	34.2кг
150мм	165.0мм	4.5мм		250мм	3.9мм	0.55мм	1000мм	43.2кг	44.8кг

Код изделия: Отвод Ц	X	x	X	-	X	-1-ОЦ-	X	-	X
Пример: Отвод Ц 165.0х4.5-60о-1-ППУ-ОЦ-ЗМ

Угловая величина поворота трассы (α), в градусах 15о 30о 45о 60о 75о 90о

Тип защитной  оболочки Код Оболочка полиэтиленовая ПЭ Оболочка спирально-навивная из листовой оцинкованной стали согласно ГОСТ 14918 ОЦ

Вывод для СОДК кабеля ЗМКв ЗМКвп ЗМКт ЗМ

Отводы ППУ укороченные сталь, сталь оцинкованная в полиэтиленовой и оцинкованной оболочке

Отводы ППУ укороченные аналогичны предыдущим, но позволяют изменять направление трубопровода ППУ более резко. Такие отводы используют в местах с ограниченным пространством для прокладки труб при монтаже трубопровода, также эти отводы позволяют огибать мелкие строения или другие препятствия.

ТРУБА СТАЛЬНАЯ
dy	d	S	номер ГОСТа стальной трубы	Труба-оболочка защитная			L	Масса расчетная на 1 метр изделия
				Dп.ц	Sп	S*ц		П	Ц
25мм	32мм	3.0мм	8731 8733	110мм	2.5мм	0.55мм	1000мм	7.5кг	8.2кг
32мм	38мм	3.0мм		110мм	2.5мм	0.55мм	1000мм	8.2кг	8.8кг
40мм	45мм	3.0мм		125мм	2.5мм	0.55мм	1000мм	8.2кг	9.9кг
50мм	57мм	3.0мм	10704	125мм	2.5мм	0.55мм	1000мм	11.1кг	12.1кг
65мм	76мм	3.0мм		140мм	3.0мм	0.55мм	1000мм	14.1кг	15.5кг
80мм	89мм	4.0мм		160мм	3.0мм	0.55мм	1000мм	20.3кг	22.2кг
100мм	108мм	4.0мм		180мм	3.0мм	0.55мм	1000мм	26.1кг	27.2кг
100мм	114мм	4.0мм		200мм	3.2мм	0.55мм	1000мм	28.3кг	29.3кг
125мм	133мм	4.0мм		225мм	3.5мм	0.55мм	1000мм	32.0кг	32.8кг
150мм	159мм	4.5мм		250мм	3.9мм	0.55мм	1000мм	41.5кг	43.1кг
200мм	219мм	6.0мм		315мм	4.9мм	0.55мм	1000мм	70.7кг	71.2кг
250мм	273мм	7.0мм		400мм	5.6мм	0.70мм	1000мм	103.7кг	102.5кг
300мм	325мм	7.0мм		450мм	5.6мм	0.70мм	1000мм	120.5кг	120.2кг
350мм	377мм	7.0мм		500мм	6.2мм	0.70мм	1200мм	185.2кг	181.3кг
400мм	426мм	7.0мм		560мм	7.0мм	0.70мм	1200мм	204.7кг	199.2кг
500мм	530мм	7.0мм	20295	710мм	8.9мм	0.70мм	1300мм	313.9кг	294.5кг
600мм	630мм	8.0мм		800мм	10.0мм	1.00мм	1300мм	384.3кг	355.2кг
700мм	720мм	8.0мм		900мм	11.2мм	1.00мм	1500мм	471.6кг	413.7кг
800мм	820мм	9.0мм		1000мм	12.4мм	1.00мм	1600мм	587.1кг	545.3кг
900мм	920мм	10.0мм		1100мм	13.8мм	1.00мм	1800мм	679.0кг	613.5кг
1000мм	1020мм	11.0мм		1200мм	14.9мм	1.00мм	1900мм	805.4кг	720.2кг

Все дополнительные характеристики укороченных ППУ отводов аналогичные с характеристиками для ППУ Отводов.

Код изделия: Отвод Ст	X	x	X	-	X	-1-ОЦ-	X	-	X
Пример: Отвод Ст 1020х11.0-15о-1-ППУ-ОЦ-ЗМКт

Угловая величина поворота трассы (α), в градусах 15о 30о 45о 60о 75о 90о

труба-оболочка  защитная (тип) Код Труба-оболочка полиэтиленовая ПЭ Труба-оболочка спирально-навивная из листовой оцинкованной стали согласно ГОСТ 14918 ОЦ

Вывод для СОДК кабеля ЗМКв ЗМКвп ЗМКт ЗМ

ТРУБА ОЦИНКОВАННАЯ
dy	d	S	номер ГОСТа стальной трубы	Труба-оболочка защитная			L, м	Расчетная масса 1 метра изделия
				Dп.ц	Sп	S*ц		П	Ц
25мм	33.5мм	3.2мм	3262	110мм	2.5мм	0.55мм	1000мм	7.6кг	8.7кг
32мм	42.3мм	3.2мм		110мм	2.5мм	0.55мм	1000мм	8.4кг	9.2кг
40мм	48.0мм	3.5мм		125мм	2.5мм	0.55мм	1000мм	9.5кг	10.1кг
50мм	60.0мм	3.5мм		125мм	2.5мм	0.55мм	1000мм	11.7кг	12.4кг
65мм	75.5мм	4.0мм		140мм	3.0мм	0.55мм	1000мм	14.5кг	16.3кг
80мм	88.5мм	4.0мм		160мм	3.0мм	0.55мм	1000мм	21.1кг	24.2кг
100мм	114.0мм	4.5мм		200мм	3.2мм	0.55мм	1000мм	29.8кг	30.1кг
125мм	140мм	4.5мм		225мм	3.5мм	0.55мм	1000мм	33.5кг	34.2кг
150мм	165.0мм	4.5мм		250мм	3.9мм	0.55мм	1000мм	43.2кг	44.8кг

Код изделия: Отвод Ц	X	x	X	-	X	-1-ППУ-	X	-	X
Пример: Отвод Ц 165.0х4.5-60о-1-ППУ-ПЭ-ЗМ

Угловая величина поворота трассы (α), в градусах 15о 30о 45о 60о 75о 90о

Труба-оболочка  защитная (тип) Код Труба-оболочка полиэтиленовая ПЭ Труба-оболочка спирально-навивная из листовой оцинкованной стали согласно ГОСТ 14918 ОЦ

Вывод для СОДК кабеля ЗМКвп ЗМКт ЗМ
