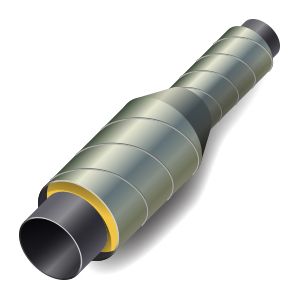

Переходы в ППУ изоляции
0
Переходники ППУ используют для обьединения труб в ППУ изоляции разных диаметров без изменения оси трубопровода. Таким образом трубопровод просто переходит из одного диаметра в другой. Такие переходы устанавливают в местах, где нецелесообразна прокладка трубопровода большого диаметра, либо прокладка трубами большого диаметра невозможна по каким либо причинам.
| ТРУБА СТАЛЬНАЯ |
|
Dп ц 1 |
110 |
110 |
125 |
125 |
140 |
160 |
180 |
200 |
225 |
250 |
315 |
400 |
450 |
500 |
560 |
710 |
800 |
900 |
1000 |
1100 |
1200 |
|
| d1 |
32 |
38 |
45 |
57 |
76 |
89 |
108 |
114 |
133 |
159 |
219 |
273 |
325 |
377 |
426 |
530 |
630 |
720 |
820 |
920 |
1020 |
|
| dy |
d |
 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
600 |
700 |
800 |
900 |
1000 |
|
| 25мм |
32мм |
110мм |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 32мм |
38мм |
110мм |
¤ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 40мм |
45мм |
125мм |
¤ |
¤ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 50мм |
57мм |
125мм |
¤ |
¤ |
¤ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 65мм |
76мм |
140мм |
|
¤ |
¤ |
¤ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 80мм |
89мм |
160мм |
|
|
¤ |
¤ |
¤ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 100мм |
108мм |
180мм |
|
|
|
¤ |
¤ |
¤ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 100мм |
114мм |
200мм |
|
|
|
¤ |
¤ |
¤ |
¤ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 125мм |
133мм |
225мм |
|
|
|
¤ |
¤ |
¤ |
¤ |
¤ |
|
|
|
|
|
|
|
|
|
|
|
|
|
| 150мм |
159мм |
250мм |
|
|
|
¤ |
¤ |
¤ |
¤ |
¤ |
¤ |
|
|
|
|
|
|
|
|
|
|
|
|
| 200мм |
219мм |
315мм |
|
|
|
¤ |
¤ |
¤ |
¤ |
¤ |
¤ |
¤ |
|
|
|
|
|
|
|
|
|
|
|
| 250мм |
273мм |
400мм |
|
|
|
|
|
|
¤ |
¤ |
¤ |
¤ |
¤ |
|
|
|
|
|
|
|
|
|
|
| 300мм |
325мм |
450мм |
|
|
|
|
|
|
¤ |
¤ |
¤ |
¤ |
¤ |
¤ |
|
|
|
|
|
|
|
|
|
| 350мм |
377мм |
500мм |
|
|
|
|
|
|
|
|
|
¤ |
¤ |
¤ |
¤ |
|
|
|
|
|
|
|
|
| 400мм |
426мм |
560мм |
|
|
|
|
|
|
|
|
|
¤ |
¤ |
¤ |
¤ |
¤ |
|
|
|
|
|
|
|
| 500мм |
530мм |
710мм |
|
|
|
|
|
|
|
|
|
|
|
|
|
¤ |
¤ |
|
|
|
|
|
|
| 600мм |
630мм |
800мм |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
¤ |
¤ |
|
|
|
|
|
| 700мм |
720мм |
900мм |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
¤ |
¤ |
|
|
|
|
| 800мм |
820мм |
1000мм |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
¤ |
¤ |
¤ |
|
|
|
| 900мм |
920мм |
1100мм |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
¤ |
¤ |
¤ |
|
|
| 1000мм |
1020мм |
1200мм |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
¤ |
¤ |
¤ |
|
|
|
|
|
* – допускается наличие оцинкованных оболочек с толщиной стенки от 0,35мм;
Трубы с наличием выводного кабеля СОДК так же комплектуются кабелем NYM 3 х1,5 (длина 8м.)
| Код изделия: Переход Ст |
X |
X |
X |
-1-ППУ- |
X |
- |
X |
| Пример: Переход Ст 920х920-1-ППУ-ОЦ-ЗМКв |
| Тип защитной оболочки |
Код |
|
| Полиэтиленовая оболочка |
ПЭ |
|
| Спирально-навивная оболочка из листовой оцинкованной стали (по ГОСТ 14918) |
ОЦ |
|
| Вывод кабеля СОДК |
|
| ЗМКв |
|
| ЗМКвп |
| ЗМКт |
| ЗМ |
|
