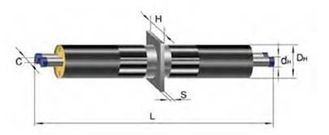

/5753cd3f7857d8b.ru.s.siteapi.org/img/sb9yys5xrogko80kssc0g0woc04kg0 "Опоры в ППУ изоляции")
Опоры для ППУ трубопроводов - это дополнительные элементы трубопровода на которые устанавливают трубы. Опоры фиксируют трубы и снижают тем самым нагрузки и воздействия со стороны окружающей среды: давления грунта, тектонических воздействий, также они предупреждают деформации труб от возникающих в них в процессе эксплуатации трубопровода давлениях. Особенную важность приобретают опоры на участках с нестабильными тектоническими и грунтовыми условиями.
| ТРУБА СТАЛЬНАЯ | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| dy | d | S | Номер ГОСТа стальной трубы |
Оболочка защитная | H | N | Pmax, T | Масса расчетная на 1 метр |
|||
| Dп.ц | Sп | S*ц | П | Ц | |||||||
| 25мм | 32мм | 3.0мм | 8731 8733 |
110мм | 2.5мм | 0.55мм | 205мм | 15мм | 7.3мм | 11.2кг | 13.7кг |
| 32мм | 38мм | 3.0мм | 110мм | 2.5мм | 0.55мм | 205мм | 15мм | 7.3мм | 11.7кг | 14.2кг | |
| 40мм | 45мм | 3.0мм | 125мм | 2.5мм | 0.55мм | 205мм | 15мм | 7.3мм | 12.9кг | 14.8кг | |
| 50мм | 57мм | 3.0мм | 10704 | 125мм | 2.5мм | 0.55мм | 220мм | 15мм | 7.5мм | 17.6кг | 19.9кг |
| 65мм | 76мм | 3.0мм | 140мм | 3.0мм | 0.55мм | 235мм | 20мм | 7.5мм | 23.4кг | 25.6кг | |
| 80мм | 89мм | 4.0мм | 160мм | 3.0мм | 0.55мм | 275мм | 20мм | 12.5мм | 31.0кг | 33.7кг | |
| 100мм | 108мм | 4.0мм | 180мм | 3.0мм | 0.55мм | 315мм | 20мм | 20.5мм | 39.2кг | 44.6кг | |
| 100мм | 114мм | 4.0кг | 200мм | 3.2мм | 0.55мм | 315мм | 20мм | 20.5мм | 40.2кг | 45.7кг | |
| 125мм | 133мм | 4.0мм | 225мм | 3.5мм | 0.55мм | 340мм | 20мм | 26.5мм | 48.3кг | 52.6кг | |
| 150мм | 159мм | 4.5мм | 250мм | 3.9мм | 0.55мм | 400мм | 30мм | 36.0мм | 72.5кг | 77.4кг | |
| 200мм | 219мм | 6.0мм | 315мм | 4.9мм | 0.55мм | 460мм | 30мм | 50.0мм | 113.7кг | 116.3кг | |
| 250мм | 273мм | 7.0мм | 400мм | 5.6мм | 0.70мм | 550мм | 30мм | 75.0мм | 161.4кг | 150.9кг | |
| 300мм | 325мм | 7.0мм | 450мм | 5.6мм | 0.70мм | 650мм | 40мм | 90.0мм | 238.9кг | 211.6кг | |
| 350мм | 377мм | 7.0мм | 500мм | 6.2мм | 0.70мм | 700мм | 40мм | 115.0мм | 328.7кг | 291.4кг | |
| 400мм | 426мм | 7.0мм | 560мм | 7.0мм | 0.70мм | 750мм | 40мм | 120.0мм | 346.2кг | 326.1кг | |
| 500мм | 530мм | 7.0мм | 20295 | 710мм | 8.9мм | 0.70мм | 910мм | 50мм | 150.0мм | 514.6кг | 485.5кг |
| 600мм | 630мм | 8.0мм | 800мм | 10.0мм | 1.00мм | 1000мм | 50мм | 205.0мм | 646.3кг | 605.0кг | |
| 700мм | 720мм | 8.0мм | 900мм | 11.2мм | 1.00мм | 1100мм | 50мм | 235.0мм | 770.0кг | 755.7кг | |
| 800мм | 820мм | 9.0мм | 1000мм | 12.4мм | 1.00мм | 1240мм | 60мм | 310.0мм | 1137.1кг | 1087.0кг | |
| 900мм | 920мм | 10.0мм | 1100мм | 13.8мм | 1.00мм | 1360мм | 60мм | 430мм | 1361.5кг | 1306.5кг | |
| 1000мм | 1020мм | 11.0мм | 1200мм | 14.9мм | 1.00мм | 1500мм | 60мм | 470.0мм | 1727.7кг | 1664.6кг | |
*-допустимо изготовление оцинкованной оболочки со стенкой толщиной от 0,35мм, что зависит от условий проектирования архитектурных обьектов;
Изделия с выводом СОДК кабеля так же комплектуют кабелем NYM 3 х1,5 длиной 8 метров;
Pmax – максимально допустимая нагрузка на установленную опору.
| Код изделия: Опора неподвижная Ст | X | – | X | x | X | - | X | -1-ППУ- | X | - | X |
| Пример: Опора неподвижная Ст 1020-1500х60-470.0-1-ППУ-ОЦ-ЗМКв | |||||||||||
|
|
