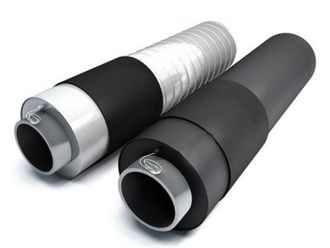

Концевые элементы в ППУ изоляции

0

В корзину

Купить в 1 клик

Концевой элемент ППУ соединяет сигнальный провод с выводом на терминал для контроля системой увлажненности теплоизоляционного слоя.

Место расположения концевого элемента на теплотрассе определяется при проектировке теплотрассы.

Концевой элемент изготавливается вместе с металлической заглушкой изоляции.


ТРУБА СТАЛЬНАЯ
dy	d	S	Номер ГОСТа стальной трубы	Оболочка защитная			Масса расчетная на 1метр
dy	d	S	Номер ГОСТа стальной трубы	Dп.ц	Sп	S*ц	П	Ц
25мм	32мм	3.0мм	8731 8733	110мм	2.5мм	0.55мм	7.9кг	8.7кг
32мм	38мм	3.0мм		110мм	2.5мм	0.55мм	8.8кг	9.5кг
40мм	45мм	3.0мм		125мм	2.5мм	0.55мм	9.8кг	106кг
50мм	57мм	3.0мм	10704	125мм	2.5мм	0.55мм	11.9кг	13.0кг
65мм	76мм	3.0мм		140мм	3.0мм	0.55мм	15.1кг	16.5кг
80мм	89мм	4.0мм		160мм	3.0мм	0.55мм	21.7кг	23.0кг
100мм	108мм	4.0мм		180мм	3.0мм	0.55мм	27.7кг	28.5кг
100мм	114мм	4.0мм		200мм	3.2мм	0.55мм	30.4кг	31.1кг
125мм	133мм	4.0мм		225мм	3.5мм	0.55мм	34.3кг	35.4кг
150мм	159мм	4.5мм		250мм	3.9мм	0.55мм	44.8кг	46.8кг
200мм	219мм	6.0мм		315мм	4.9мм	0.55мм	77.1кг	77.5кг
250мм	273мм	7.0мм		400мм	5.6мм	0.70мм	111.7кг	111.2кг
300мм	325мм	7.0мм		450мм	5.6мм	0.70мм	135.8кг	134.7кг
350мм	377мм	7.0мм		500мм	6.2мм	0.70мм	160.0кг	158.3кг
400мм	426мм	7.0мм		560мм	7.0мм	0.70мм	182.7кг	177.0кг
500мм	530мм	7.0мм	20295	710мм	8.9мм	0.70мм	248.2кг	231.3кг
600мм	630мм	8.0мм		800мм	10.0мм	1.00мм	325.3кг	300.1кг
700мм	720мм	8.0мм		900мм	11.2мм	1.00мм	373.4кг	350.5кг
800мм	820мм	9.0мм		1000мм	12.4мм	1.00мм	469.7кг	437.6кг
900мм	920мм	10.0мм		1100мм	13.8мм	1.00мм	534.6кг	488.6кг
1000мм	1020мм	11.0мм		1200мм	14.9мм	1.00мм	650.4кг	591.6кг

*-допускается наличие оцинкованных оболочек со стенкой толщиной от 0,35мм;

Трубы с наличием выводного кабеля СОДК так же комплектуют кабелем NYM 3 х1,5 длиной 8 метров.
