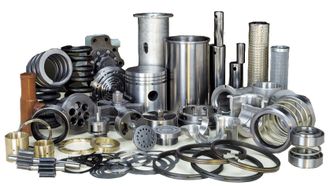

Запасные части компрессор 2ВМ4-20/4
| Наименование |
Количество на компрессор |
Масса, примечание |
| База в сборе 304М0-01Сб | 1 | |
| Рама 104М-1 | 1 | |
| Электродвигатель АДВ 85/16-10 | 1 | |
| Статор | 1 | |
| Ротор | 1 | |
| Вал коленчатый в сборе Э-104М-2сб. | 1 | |
| Вал коленчатый Э-4М-2-1голый | 1 | |
| Подшипник 3528 ГОСТ5721-75 | 1 | |
| Шестерня вала спиральная 105П-2-5 | 1 | |
| Цилиндр 1 и 2 ст. в сборе 304 141.012сб. | 2 | |
| Цилиндр 1 и 2 ст. 731 228.003 | 2 | |
| Крышка цилиндра 1 и 2 ст. 712 322.001 | 2 | |
| Шатун в сборе 204М-4.0-01сб. | 2 | |
| Шатун 204М-4-1.0-01 | 2 | |
| Болт шатуна 4М-4-2 | 4 | |
| Гайка болта шатуна 4М-4-3 | 4 | |
| Вкладыш А23.01-14001 | 2 | |
| Вкладыш А23.01-14002 | 2 | |
| Втулка шатуна 304М-4-1-2 | 4 | |
| Крейцкопф в сборе 104М-3.0сб. (чугун) | 2 | |
| Крейцкопф 104М-3-1 | 2 | |
| Палец крейцкопфа 104М-3-1.0сб. | 2 | |
| Гайка штока закладная 105П-3-2 | 2 | |
| Контргайка 5П-3-1 | 2 | |
| Кольцо стопорное 4М-3-3 | 4 | |
| Крейцкопф в сборе 204М-3.0сб. (алюминий) | 2 | |
| Крейцкопф 304М-3-1 | 1 | |
| Палец крейцкопфа 204М-3-3 | 2 | |
| Гайка штока закладная 105П-3-2 | 2 | |
| Контргайка 404М-3-8 | 2 | |
| Кольцо стопорное 4М-3-3 | 4 | |
| Серьга 751 745.001-01 | 2 | |
| Гильза крейцкопфа 104М-12 | 2 | |
| Гильза цилиндра 1 и 2 ст. 713 642.003 | 1/1 | |
| Поршень 1 и 2 ст. 306 571.010сб. | 1/1 | |
| Поршень 1/2 ст. 723 959.013 состоит из 2х половинокок | 2/2 | |
| Кольцо 711 141.013 | 2 | |
| Кольцо поршневое 1 и 2 ст. У370х8х10,5 | 2/2 | |
| Шток 1 и 2 ст. 104М25.01.00.002 | 1/1 | |
| Гайка 758 441.001 | 2 | |
| Клапан 1 и 2 ст. ПИК 180-0,4/1,6 АМ | 12/8 | |
| Комплект пластин ПИК 180-0,4/1,6 АМ | 12/8 | |
| Планка стопорная ПИК 100-4,0/27 | - | |
| Крышка клапана 1 и 2 ст. 731 392.001 | 20 | |
| Стакан нажимной 1 и 2 ст. 713 322.001 | 12 | |
| Стакан нажимной 1 и 2 ст. 304 111.001 | 8 | |
| Сальник в сборе 42-12В 305 321.007сб. | 2 | |
| Корпус 713352.001. | 2 | |
| Корпус 42-12 301 111.002сб. | 2 | |
| Фланец 42-12 711 144.001. | 2 | |
| Тарелка 711 341.003 | 4 | |
| Наконечник 711 641.002 | 2 | |
| Проставок 711 642.003 | 2 | |
| Проставок 713 151.001 | 2 | |
| Проставок 711 141.012 | 2 | |
| Манжета 754 171.003 | 2 | |
| Кольцо маслослизывающее 753 616.002 | 4 | |
| Пружина 753 513.001 | 6 | |
| Кольцо 711 143.001 | 2 | |
| Кольцо 711 141.019 | 2 | |
| Кольцо 711 641.002 | 2 | |
| Кольцо резиновое 100-110-58-2-6 | 2 | |
| Кольцо резиновое 075-080-30-2-6 | 2 | |
| Блок смазки в сборе 104М-5.0сб. | 1 | |
| Корпус блока 104М-5-1 | 1 | |
| Клапан обратный масляный 306.593.001сб. | 4 | |
| Фильтр тонкой очистки масла 63-125-2 УХЛ4 | 2 | |
| Станция смазочная (лубрикатор) 31-04-2 УХЛ4 | 1 | |
| Насос масляный шестеренчатый в сборе 4М-5-10сб. | 1 | |
| Корпус насоса 5П-5-1-1-01 | 1 | |
| Шестерня спиральная 5П-5-1-4 | 1 | |
| Шестерня ведущая 2СГ50-0705 | 1 | |
| Шестерня ведомая 2СГ50-0706 | 1 | |
| Валик ведомый 5П-5-1-6 | 1 | |
| Валик ведущий 4М-5-10-1 | 1 | |
| Водопровод 2ВМ4-20/4.02.00.000 | 1 |
