Запчасти к насосу ЦНС 240-1750-2Т-М
Наименование деталей |
Чертеж |
Вес, кг |
Секция 1 ст.: Корпус секции 1 ст. Аппарат напр.1 ст Втулка уплотнит. Втулка Шпонка |
2.3000-264.21.00 1.3000-141.21.01 1.3000-99.21.02 2.3000-264.21.03 1.3000-98.21.04 1.3000-98.21.05 |
60 22 0,6 |
Секция пром. Ст: Корпус секции пром. Ст. Аппарат напр.пром. ст Втулка уплотнит. Втулка Шпонка |
2.3000-264.22.00 2.3000-141.22.01 2.3000-264.22.02 2.3000-264.21.03 1.3000-98.21.04 1.3000-98.21.05 |
60 21 |
Аппарат напр. посл. ступ |
2.3000-264.10.01 |
12 |
Шпонка |
1.3000-98.21.05 |
|
Уплотнение ротора |
1.3000-98.30-00СБ |
28 |
Указатель осевого сдвига |
1.3000-85.40.00 |
11,5 |
Кольцо уплотнит. (60Х15МСЛ) |
1.3000-98.10-26 |
1,4 |
Кольцо резин. |
У.84.00-02-19 |
|
Кольцо резин. |
С 811.270-280-58-2-2 |
|
Кольцо резин. |
С 811.170-180-58-2-2 |
|
Датчик безконтактн. |
ПЛХ.001-03 |
|
Кольцо (10Х17Н13М2Т с релитом) |
1.3000-85.16.00 |
3,45 |
Вал ЦНС (45ХГМА) |
1.3000-98.15-03 |
151 |
Диск разгруз. .(10Х17Н13М3ТЛ) |
1.3000-98.15-16 |
11,2 |
Втулка диска разгруз (60Х15МСЛ) |
1.3000-98.15-11 |
3,4 |

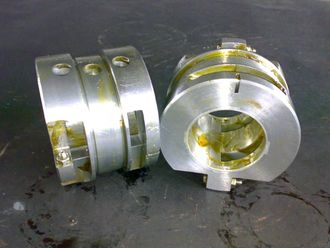

Вкладыш (ст.20) |
1.3160-5.013.00-04 |
9,00 |
Втулка дистанц. (12х18Н12М3ТЛ) |
1.3000-99.15.08 |
0,47 |
Втулка (60Х15МСЛ) |
1.3000-98.15.09 |
0,85 |
Втулка уплотнит. (60Х15МСЛ) |
1.3000-98.20-08 |
5,6 |
Колесо раб. 1 ст. (12Х18Н12М3ТЛ) |
1.3000-99.17.00 |
9,8 |
Колесо раб. пром. ст. |
2.3000-264.18.00 |
11,50 |
Колесо раб. промеж. ст. |
2.3000-264.18.00-01 |
9,6 |
Рубашка вала. L= 195мм (14Х17Н2) |
1.3000-98.15-07 |
8,3 |
Гайка роторная (правая) М95х2 (10Х17Н13М3Т) |
1.3000-98.15-10 |
1,1 |
Гайка роторная (левая) М95х2 |
1.3000-98.15-10-01 |
1,1 |
Кольцо графит. (СГ-2) |
1.3000-98.31.02 |
0,25 |
Рубашка вала L= 195мм (14Х17Н2) |
1.3000-98.15-07 |
8,3 |
Гайка роторная (правая) М95х2 (10Х17Н13М3Т) |
1.3000-98.15-10 |
1,1 |
Гайка роторная (левая) М95х2 |
1.3000-98.15-10-01 |
1,1 |
Крышки всасывания (25Л) |
1.3000-98.06-00 |
301 |
Крышка напорная: |
1.3000-142.20.00 |
639,00 |
Корпус задн. концевого уплотн. |
1.3000-98.10-20 |
65 |
Трубопроводы |
|
26,5 |
Подшипник |
1.3160-5.010.00-08 |
55,00 |
Подшипник |
1.3160-5.010.00-09 |
55,00 |
Плита (сч20) |
1.3000-98.10.03 |
360 |
Фланец нажимной |
1.3000-98.10-02 |
|
Наименование |
Маркировка |
Втулка уплотнит. (60Х15МСЛ) |
1.3000-178.22.03 |
Втулка (60Х15МСЛ) |
1.3000-178.22.04 |
Втулка (60Х15МСЛ |
1.3000-178.15.11 |
Втулка статорн. (ВН20) |
1.3000-178.14.01 |
Диск разгр. (10Х17Н13М3Т) |
1.3000-178.15.04 |
Кольцо щелев. (60Х15МСЛ) |
1.3000-178.11.02 |
Втулка роторн (ВН20) |
1.3000-178.15.13 |
Кольцо (10Х7Н13М2Т с релитом) |
1.3000-178.56.00 |
Кольцо (СГ-П) |
1.3000-178.31.02 |
Подшипник (12Х18Н10Т) |
1.3000-178.12.00 |
Подшипник (12Х18Н10Т) |
1.3000-178.14.00 |
Рубашка вала (20Х13) |
1.3000-126.15.06 |
Рубашка вала (20Х13) |
1.3000-178.15.07 |
Уплотнение торц. |
1.3000-178.30-00 |
Уплотнение торцовое |
1.3000-190.30.00 |
Уплотние сальник. |
1.3000-190.35.00 |
Втулка уплотн. |
1.3000-188.21.03 |
Втулка |
1.3000-188.21.04 |
Корпус задн. |
1.3000-188.11.00 |
Корпус передн. |
1.3000-188.25.00 |
Кольцо графит. (СГ-2) |
1.3000-98.31.02 |
Запчасти к насосу ЦНС 240-2М
Наименование |
Маркировка |
Вес, кг |
Колесо раб. 1 ст. |
1.3000-99.17.00 |
9,8 |
Колесо раб. пром. Ст. |
2.3000-264.18.00 |
11,5 |
Колесо раб. пром.ст. |
2.3000-264.18-00-01 |
9,6 |
Аппарат напр.1 ст. |
1.3000-99.21.02 |
22,0 |
Аппарат напр.пром. ст. |
2.3000-264.22.02 |
21,0 |
Аппарат напр. посл. ступ |
2.3000-264.10.01 |
12,0 |
Вал ЦНС |
1.3000-98.15.03 |
151 |
Запчасти к насосу ЦНС 240-3М
Наименование |
Маркировка |
Вес, кг |
Колесо раб. 1 ст. |
1.3000-99.17.00 |
9,8 |
Колесо раб. пром. Ст. |
1.3000-178.19.00 |
11,1 |
Колесо раб. пром.ст. |
1.3000-178.19.00-01 |
9,6 |
Аппарат напр.1 ст. |
1.3000-178.21.02 |
22,0 |
Аппарат напр.пром. ст. |
1.3000-178.22.02 |
21,0 |
Аппарат напр. посл. ступ |
1.3000-178.40.01 |
13,0 |
Вал ЦНС |
1.3000-178.15.01 |
|
Запчасти к насосу ЦНС 180-2М
Наименование |
Маркировка |
Вес, кг |
Колесо раб. 1 ст. |
1.3000-99.17.00 |
9,8 |
Колесо раб. пром. Ст. |
1.3000-99.18.00 |
9,7 |
Колесо раб. пром.ст. |
1.3000-99.18-00-01 |
8,1 |
Аппарат напр.1 ст. |
1.3000-99.21.02 |
22 |
Аппарат напр.пром. ст. |
1.3000-99.22.02 |
22 |
Аппарат напр. посл. ступ |
1.3000-99.10.01 |
13 |
Вал ЦНС |
1.3000-98.15.03 |
151 |
Запчасти к насосу ЦНС 180-2 (20Х13)
Наименование |
Маркировка |
Вес, кг |
Колесо раб. 1 ст. |
1.3000-98.17.00 |
9,8 |
Колесо раб. пром. Ст. (20Х13) |
1.3000-98.18.00 |
9,8 |
Колесо раб. пром.ст. |
1.3000-98.15.02-01 |
8,1 |
Аппарат напр.1 ст. |
1.3000-98.21.02 |
22 |
Аппарат напр.пром. ст. |
1.3000-98.22.02 |
22 |
Аппарат напр. посл. ступ |
1.3000-98.10.01 |
13 |
Вал ЦНС |
1.3000-98.15.03 |
151 |
Запчасти к насосу ЦНС 120-2 (20Х13)
Наименование |
Маркировка |
Вес, кг |
Колесо раб. 1 ст. |
1.3000-98.17.00 |
9,8 |
Колесо раб. пром. Ст. (20Х13) |
1.3000-127.18.00 |
9,8 |
Колесо раб. пром.ст. |
1.3000-127.15.02-01 |
8,1 |
Аппарат напр.1 ст. |
1.3000-98.21.02 |
22 |
Аппарат напр.пром. ст. |
1.3000-98.22.02 |
22 |
Аппарат напр. посл. ступ |
1.3000-98.10.01 |
13 |
Вал ЦНС |
1.3000-98.15.03 |
151 |
Запчасти к насосу ЦНС 240-2 (20Х13)
Наименование |
Маркировка |
Вес, кг |
Колесо раб. 1 ст. |
1.3000-98.17.00 |
9,8 |
Колесо раб. пром. Ст. (20Х13) |
1.3000-121.18.00 |
9,8 |
Колесо раб. пром. Ст. (20Х13) |
1.3000-121.19.00 |
|
Колесо раб. пром.ст. |
1.3000-121.15.02-01 |
8,1 |
Аппарат напр.1 ст. |
1.3000-98.21.02 |
22 |
Аппарат напр.пром. ст. |
1.3000-121.22.02 |
22 |
Аппарат напр. посл. ступ |
1.3000-121.10.01 |
13 |
Вал ЦНС |
1.3000-190.15.01 |
151 |
Запчасти к насосу ЦНС 180 (20Х13)
Наименование |
Маркировка |
Масса, кг |
||
Колесо рабочее 1 ст. |
Н05.03.201.02-00 |
1.3000-13.17-00 |
1.3000-98.17.00 |
10,00 |
Колесо рабочее пром. ст. |
Н05.03.201.03-00 |
1.3000-13.18-00 |
1.3000-98.18.00 |
8,60 |
Колесо рабочее посл. ст. |
Н05.03.201.04-00 |
1.3000-13.15-05 |
1.3000-98.15.02-01 |
8,00 |
Аппарат напр. 1 ст. |
Н05.03.108.02-01 |
1.3000-3.113-04-01 |
1.3000-98.21.02 |
22,00 |
Аппарат напр. пром. ст. |
Н05.03.109.02-01 |
|
1.3000-98.22.02 |
22,00 |
Аппарат напр. посл. ст. |
Н05.03.111.02-01 |
1.3000-13.10-01 |
1.3000-98.10.01 |
13,00 |
Секция 1 ступени (20Х13Л) |
Н05.03.308.02 |
1.3000-3.113-03-01 |
1.3000-98.21.01 |
60,00 |
Секция пром. ступени (20Х13Л) |
Н05.03.309.02 |
1.3000-3.114-03-01 |
1.3000-98.22.01 |
60,00 |
Вал (40ХФА) |
Н05.26.250.01 |
1.3000-13.15-13 |
1.3000-98.15.03 |
151,00 |
Н05.08.101.01-02 |
||||
Диск разгрузки |
Н05.03.250.07 |
|
|
12,80 |
Втулка диска разгрузки (40Х13) |
Н05.03.250.06 |
|
|
3,40 |
Вкладыш |
СТП 02.71.315.00 |
1.3000-3.155-00 |
|
9,60 |
Втулка пяты |
Н05.03.105.01Р |
|
|
14,50 |
Втулка упорная (20Х13) |
Н05.03.112-04Р |
1.3000-3.110-01 |
|
5,60 |
Втулка уплотнит. (20х13л) |
|
1.3000-13.20-08 |
|
5,60 |
Втулка сальника(грундбукса)(АЧС20) |
|
1.3000-3.10-03 |
|
|
Втулка уплотнит. в крышке всасыв. |
Н05.03.102.01Р (20X13) |
1.3000-13.11-01Р (Бр05Ц5) |
|
2,20 |
Втулка (60X15МСЛ) |
|
1.3000-3.115-06 |
|
0,90 |
Втулка в крышке всасыв (14Х17Н2) |
|
1.3000-3.110-14 |
|
1,20 |
Кольцо для гидропяты |
|
1.3000-13.16-00 |
|
3,10 |
Кольцо уплотнит. 1 ст. с каналом (30X13) |
Н05.03.108.03-01Р |
|
|
1,20 |
Кольцо уплотнит. пром. ступ. (полиамид) |
|
1.3000-3.114-05 |
|
0,14 |
Кольцо уплотнит. 1 ступ (Бр05Ц5) |
Н05.03.108.04Р |
|
|
0,60 |
Кольцо уплотнит в крышке всасыв. |
Н05.03.102.02-01Р (30X13) |
1.3000-13.11-02Р (20Х13л) |
|
3,50 |
Рубашка передн. L=195мм (20X1ЗЛ) |
Н05.03.250.09 Н05.03.101.06 |
1.3000-13.15-07 |
|
7,40 |
Рубашка задн. L=180мм |
Н05.03.250.10 Н05.03.101.07 |
|
|
7,20 |
Рубашка передн. L=225мм (60X15МСЛ) |
|
1.3000-3.115-04 |
|
7,60 |
Рубашка задн.L=240мм (60Х15МСЛ) |
|
1.3000-3.115-05 |
|
7,90 |
Втулка |
|
1.3000-3.115-06 |
|
0,90 |
Втулка в крышке всасыв. |
|
1.3000-3.110-14 |
|
1,20 |
Гайка роторная |
|
1.3000-3.115-07 |
|
0,30 |
Гайка роторная |
|
1.3000-3.115-07-01 |
|
0,30 |
Корпус задн. концевого уплотн. (СЧ20) |
|
1.3000-13.10-20 |
1.3000-98.10.20 |
65,00 |
