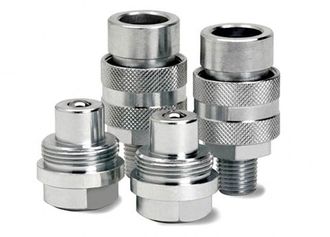

/5753cd3f7857d8b.ru.s.siteapi.org/img/fj8ccyh08z4s0ogok0wk4skk8cw8gg "Гидравлические соединения серии ISO 7241A » БРС закрытого типа LSQ-ISOA")
Технические характеристики БРС серии LSQ-ISOA:
|
Размер БРС (в) |
1/4 |
3/8 |
1/2 |
3/4 |
1 |
|
Номинальное давление (PSI) |
5000 |
4000 |
4000 |
3000 |
3000 |
|
Номинальный поток (л./мин.) |
3 |
6 |
12 |
28 |
50 |
|
Диапазон температур (уплотнения STD) |
|
|
-20℃до+120℃ |
|
|
|
Стандартный материал уплотнения |
|
|
Бутадиен-нитрильный каучук |
|
|
Конструктивные особенности БРС серии LSQ-ISOA :
- Новая конструкция клапана позволяет выдерживать перегрузки высокого давления потока рабочей жидкости, обеспечивая при этом высокую производительность;
- Тарельчатая форма клапанов предотвращает утечки;
- Рабочие поверхности закалены для повышения стойкости;
- Фиксирующий механизм удерживает разъемные части на стыке;
- Присоединительные части разъемов дополнительно прошли механическую обработку;
- Улучшенное хромированное антикоррозионное покрытие;
- Соответствуют международному стандарту ISO 7421-a;
- Совместимы с моделями Parker 6600 series;
 |
 |
|
ISO |
PARTNO. |
LS |
ΦD |
HEX1 |
A |
T |
|
6.3 |
LSQ-ISOA-02SF |
50 |
Φ26 |
19 |
13 |
G1/4 NPT1/4 |
|
10 |
LSQ-ISOA-03SF |
57.1 |
Φ31.5 |
22 |
16 |
G3/8 NPT3/8 |
|
12.5 |
LSQ-ISOA-04SF |
66 |
Φ38.5 |
27 |
18 |
G1/2 NPT1/2 |
|
20 |
LSQ-ISOA-06SF |
82.5 |
Φ48 |
34 |
20.5 |
G3/4 NPT3/4 |
|
25 |
LSQ-ISOA-08SF |
100 |
Φ58 |
41 |
20.5 |
G1 NPT1 |
 |
|
ISO |
PARTNO. |
LP |
d |
C |
HEX2 |
A |
T |
|
6.3 |
LSQ-ISOA-02PF |
38.5 |
11.8 |
15 |
19 |
13 |
G1/4 NPT1/4 |
|
10 |
LSQ-ISOA-03PF |
39 |
17.3 |
19 |
22 |
16 |
G3/8 NPT3/8 |
|
12.5 |
LSQ-ISOA-04PF |
44 |
20.5 |
29 |
27 |
18 |
G1/2 NPT1/2 |
|
20 |
LSQ-ISOA-06PF |
55 |
29 |
29 |
34 |
20.5 |
G3/4 NPT3/4 |
|
25 |
LSQ-ISOA-08PF |
66 |
34.3 |
35 |
41 |
20.5 |
G1 NPT1 |
 |
|
ISO |
PARTNO. |
L |
￠D |
HEX1 |
HEX2 |
T |
|
6.3 |
LSQ-ISOA-02 |
74.2 |
Φ26 |
19 |
19 |
G1/4 NPT1/4 |
|
10 |
LSQ-ISOA-03 |
78.5 |
Φ31.5 |
22 |
22 |
G3/8 NPT3/8 |
|
12.5 |
LSQ-ISOA-04 |
88.2 |
Φ38.5 |
27 |
27 |
G1/2 NPT1/2 |
|
20 |
LSQ-ISOA-06 |
110.4 |
Φ48 |
34 |
34 |
G3/4 NPT3/4 |
|
25 |
LSQ-ISOA-08 |
132.9 |
Φ56 |
41 |
41 |
G1 NPT1
|
| Наименование товара ↓ | Применяемость | Цена без НДС за ед. |
|---|---|---|
| БРС ISO М 20х1,5 ниппель (LSQ-S5-04PM12S-M20*1.5) | Производство и ремонт гидроцилиндров | 181.00 Руб. / шт. |
| БРС ISO М 20х1,5 розетка (LSQ-S5-04SM12S-M20*1.5) | Производство и ремонт гидроцилиндров | 471.00 Руб. / шт. |
| БРС ISO М 22х1,5 ниппель (LSQ-S5-04PM15L-M22*1.5) | Аналог CNV082/2215 M (FASTER), PKK3.1322.303 (DNP) | 181.00 Руб. / шт. |
| БРС ISO М 22х1,5 розетка (LSQ-S5-04SM15L-M22*1.5) | Аналог CPV082/2215 F (FASTER), PKK3.1322.302 (DNP) | 471.00 Руб. / шт. |
| БРС ISO М 27х1,5 ниппель (LSQ-S5-04PM18S-M27*1.5) | Производство и ремонт гидроцилиндров | 221.00 Руб. / шт. |
| БРС ISO М 27х1,5 розетка (LSQ-S5-04SM18S-M27*1.5) | Производство и ремонт гидроцилиндров | 495.00 Руб. / шт. |
| БРС ISO-A G 1 ниппель (LSQ-S1-08PF-BSP 1) | Аналог ANV 1 GAS M (FASTER), BIR-M-100BSP (STUCCHI), PAV1.2525.003 (DNP), 107956203 (CEJN), 6605-16-16 (PARKER), K8BF8 (DIXON) | 360.00 Руб. / шт. |
| БРС ISO-A G 1 розетка (LSQ-S1-08SF-BSP 1) | Аналог ANV 1 GAS F (FASTER), BIR-F-100BSP (STUCCHI), PAV1.2525.002 (DNP), 107951203 (CEJN), 6603-16-16 (PARKER), 8KBF8 (DIXON) | 728.00 Руб. / шт. |
| БРС ISO-A G 1-1/2 ниппель (LSQ-S1-12PF-BSP 1-1/2) | Аналог ANV 1-1/2 GAS M (FASTER), BIR-M-112BSP (STUCCHI), PAV1.3939.003 (DNP), K12BF12 (DIXON) | 1 410.00 Руб. / шт. |
| БРС ISO-A G 1-1/2 розетка (LSQ-S1-12SF-BSP 1-1/2) | Аналог ANV 1-1/2 GAS F (FASTER), BIR-F-112BSP (STUCCHI), PAV1.3939.002 (DNP), 12KBF12 (DIXON) | 2 820.00 Руб. / шт. |
| БРС ISO-A G 1-1/4 ниппель (LSQ-S1-10PF-BSP 1-1/4) | Аналог ANV 1-1/4 GAS M (FASTER), BIR-M-114BSP (STUCCHI), PAV1.3031.003 (DNP), K10BF10 (DIXON) | 956.00 Руб. / шт. |
| БРС ISO-A G 1-1/4 розетка (LSQ-S1-10SF-BSP 1-1/4) | Аналог ANV 1-1/4 GAS F (FASTER), BIR-F-114BSP (STUCCHI), PAV1.3031.002 (DNP), 10KBF10 (DIXON) | 2 020.00 Руб. / шт. |
| БРС ISO-A G 1/2 ниппель (LSQ-S1-04PF-BSP 1/2) | Аналог ANV 12 GAS M (FASTER), BIR-M-12BSP (STUCCHI), PAV1.1313.003 (DNP), 105951235 (CEJN), 10.08.6605 (PARKER), K4BF4 (DIXON) | 150.00 Руб. / шт. |
| БРС ISO-A G 1/2 розетка (LSQ-S1-04SF-BSP 1/2) | Аналог ANV 12 GAS F (FASTER), BIR-F-12BSP (STUCCHI), PAV1.1313.002 (DNP), 105951205 (CEJN), 6603-8-10 (PARKER), 4KBF4 (DIXON) | по запросу / шт. |
| БРС ISO-A G 1/4 ниппель (LSQ-S1-02PF-BSP 1/4) | Аналог ANV 14 GAS M (FASTER), BIR-M-14BSP (STUCCHI), PAV1.0606.003 (DNP), 103956202 (CEJN), 6605-4-4 (PARKER), K2BF2 (DIXON) | 102.00 Руб. / шт. |
| БРС ISO-A G 1/4 розетка (LSQ-S1-02SF-BSP 1/4) | Аналог ANV 14 GAS F (FASTER), BIR-F-14BSP (STUCCHI), PAV1.0606.002 (DNP), 103951202 (CEJN), 6603-4-4 (PARKER), 2KBF2 (DIXON) | 212.00 Руб. / шт. |
| БРС ISO-A G 3/4 ниппель (LSQ-S1-06PF-BSP 3/4) | Аналог ANV 34 GAS M (FASTER), BIR-M-34BSP (STUCCHI), PAV1.2019.003 (DNP), 106956201 (CEJN), 6605-12-12 (PARKER), K6BF6 (DIXON) | 241.00 Руб. / шт. |
| БРС ISO-A G 3/4 розетка (LSQ-S1-06SF-BSP 3/4) | Аналог ANV 34 GAS F (FASTER), BIR-F-34BSP (STUCCHI), PAV1.2019.002 (DNP), 106951201 (CEJN), 6603-12-12 (PARKER), 6KBF6 (DIXON) | 528.00 Руб. / шт. |
| БРС ISO-A G 3/8 ниппель (LSQ-S1-03PF-BSP 3/8) | Аналог ANV 38 GAS M (FASTER), BIR-M-38BSP (STUCCHI), PAV1.1010.003 (DNP), 104956204 (CEJN), 06.06.6605 (PARKER), K3BF3 (DIXON) | 113.00 Руб. / шт. |
| БРС ISO-A G 3/8 розетка (LSQ-S1-03SF-BSP 3/8) | Аналог ANV 38 GAS F (FASTER), BIR-F-38BSP (STUCCHI), PAV1.1010.002 (DNP), 104951204 (CEJN), 06.06.6603 (PARKER), 3KBF3 (DIXON) | 261.00 Руб. / шт. |
| БРС ISO-A G ниппель 2" (LSQ-S1-16PF-BSP 1) | Аналог ANV 2 GAS M (FASTER), BIR-M-200BSP (STUCCHI), PAV1.5051.003 (DNP), K16BF16 (DIXON) | 1 920.00 Руб. / шт. |
| БРС ISO-A G розетка 2" (LSQ-S1-16SF-BSP 1) | Аналог ANV 2 GAS F (FASTER), BIR-F-200BSP (STUCCHI), PAV1.5051.002 (DNP), 16KBF16 (DIXON) | 4 540.00 Руб. / шт |
