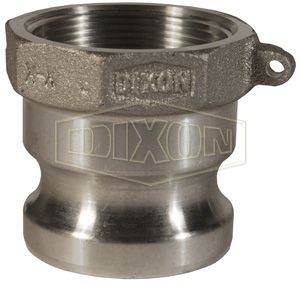

Камлок типа А
DIXON соединение типа А, ниппель с внутренней резьбой BSP и NPT (MIL-C-27487)
| Размер | Номер модели BSP | Номер модели NPT | Материал |
| 1/2″ | 50AALB | 50AALN | Алюминий |
| 3/4″ x 1/2″ | 7550AALB | 7550AALN | Алюминий |
| 3/4″ | 75AALB | 75AALN | Алюминий |
| 1″ | 100AALB | 100AALN | Алюминий |
| 1 1/4″ | 125AALB | 125AALN | Алюминий |
| 1 1/2″ | 150AALB | 150AALN | Алюминий |
| 2″ | 200AALB | 200AALN | Алюминий |
| 2 1/2″ | 250AALB | 250AALN | Алюминий |
| 3″ | 300AALB | 300AALN | Алюминий |
| 4″ | 400AALB | 400AALN | Алюминий |
| 5″ | 500AALB | 500AALN | Алюминий |
| 6″ | 600AALB | 600AALN | Алюминий |
| 8″ | 800AALB | 800AALN | Алюминий |
DIXON соединение типа А, ниппель с внутренней резьбой BSP и NPT (MIL-C-27487)
| Размер | Номер модели BSP | Номер модели NPT | Материал |
| 1/2″ | DAL50AB | DAL50AN | Горячештамповочный алюминий |
| 3/4″ x 1/2″ | DAL7550AB | DAL7550AN | Горячештамповочный алюминий |
| 3/4″ | DAL75AB | DAL75AN | Горячештамповочный алюминий |
| 1″ | DAL100AB | DAL100AN | Горячештамповочный алюминий |
| 1 1/4″ | DAL125AB | DAL125AN | Горячештамповочный алюминий |
| 1 1/2″ | DAL150AB | DAL150AN | Горячештамповочный алюминий |
| 2″ | DAL200AB | DAL200AN | Горячештамповочный алюминий |
| 2 1/2″ | DAL250AB | DAL250AN | Горячештамповочный алюминий |
| 3″ | DAL300AB | DAL300AN | Горячештамповочный алюминий |
| 4″ | DAL400AB | DAL400AN | Горячештамповочный алюминий |
DIXON соединение типа А, ниппель с внутренней резьбой BSP и NPT (MIL-C-27487)
| Размер | Номер модели BSP | Номер модели NPT | Материал |
| 1/2″ | 50ABRB | 50ABRN | Латунь |
| 3/4″ x 1/2″ | 7550ABRB | 7550ABRN | Латунь |
| 3/4″ | 75ABRB | 75ABRN | Латунь |
| 1″ | 100ABRB | 100ABRN | Латунь |
| 1 1/4″ | 125ABRB | 125ABRN | Латунь |
| 1 1/2″ | 150ABRB | 150ABRN | Латунь |
| 2″ | 200ABRB | 200ABRN | Латунь |
| 2 1/2″ | 250ABRB | 250ABRN | Латунь |
| 3″ | 300ABRB | 300ABRN | Латунь |
| 4″ | 400ABRB | 400ABRN | Латунь |
| 5″ | 500ABRB | 500ABRN | Латунь |
| 6″ | 600ABRB | 600ABRN | Латунь |
DIXON соединение типа А, ниппель с внутренней резьбой BSP и NPT (MIL-C-27487)
| Размер | Номер модели BSP | Номер модели NPT | Материал |
| 1/2″ | 50ASSB | 50ASSN | Нержавеющая сталь |
| 3/4″ x 1/2″ | 7550ASSB | 7550ASSN | Нержавеющая сталь |
| 3/4″ | 75ASSB | 75ASSN | Нержавеющая сталь |
| 1″ | 100ASSB | 100ASSN | Нержавеющая сталь |
| 1 1/4″ | 125ASSB | 125ASSN | Нержавеющая сталь |
| 1 1/2″ | 150ASSB | 150ASSN | Нержавеющая сталь |
| 2″ | 200ASSB | 200ASSN | Нержавеющая сталь |
| 2 1/2″ | 250ASSB | 250ASSN | Нержавеющая сталь |
| 3″ | 300ASSB | 300ASSN | Нержавеющая сталь |
| 4″ | 400ASSB | 400ASSN | Нержавеющая сталь |
| 5″ | 500ASSB | 500ASSN | Нержавеющая сталь |
| 6″ | 600ASSB | 600ASSN | Нержавеющая сталь |
DIXON соединение типа А, ниппель с внутренней резьбой BSP и NPT (MIL-C-27487)
| Размер | Номер модели BSP | Номер модели NPT | Материал |
| 3/4″ x 1/2″ | 7550APPB | 7550APPN | Полипропилен |
| 3/4″ | 75APPB | 75APPN | Полипропилен |
| 1″ | 100APPB | 100APPN | Полипропилен |
| 1 1/2″ x 1 1/4″ | 125APPB | 125APPN | Полипропилен |
| 1 1/2″ | 150APPB | 150APPN | Полипропилен |
| 2″ | 200APPB | 200APPN | Полипропилен |
| 3″ | 300APPB | 300APPN | Полипропилен |
| 4″ | 400APPB | 400APPN | Полипропилен |
Все кулачковые соединения выпускаются согласно американскому военному стандарту MIL-C-27487 и изготовлены с возможностью соединения со всеми типами изделий этого стандарта. Благодаря своей простоте, надёжности и удобству использования, система кулачковых соединений является стандартом быстроразъёмных соединений для рукавов в отраслях мировой промышленности. Устройство кулачков соединений обеспечивает устойчивое к вибрации соединение с адаптером.
Не существует стандарта для фитингов Ѕ, 5’’ и 8” и обычно изделия этих размеров не могут взаимозаменятся с изделиями других производителей.
Пылезащитные колпачки и пылезащитные заглушки нельзя использовать при работе с высоким давлением в целях безопасности и защиты окружающей среды.
РЕЗЬБА:
Наружная резьба это либо BSPT согласно стандарту BS21/DIN 2999 или NPT согласно стандарту ANSI/ASME B1.20.1
Внутренняя резьба это либо BSP согласно стандарту BS2779/DIN ISO 228 или NPT согласно стандарту ANSI/ASME B1.20.1
ДАВЛЕНИЕ:
Давление для кулачковых соединений с пазами для высокого давления DIXON 60 бар для всех размеров кроме 2,5х2” (STD 504), для которых давление 100 бар.
Диапазон давления для полипропиленовых соединений 100 psi/7 бар.
Примечание: все рекомендации по давлению основаны на использовании сопряженных деталей при температуре окружающей среды 21 С.
