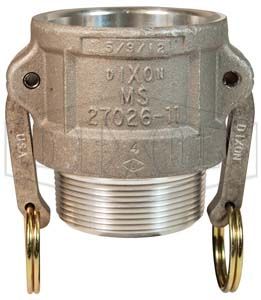

/5753cd3f7857d8b.ru.s.siteapi.org/img/a8y42u64hqo8css0o00wwsk8k4owg0 "Камлок типа В DIXON соединение")
DIXON соединение тип В, розетка с внешней резьбой BSP и NPT (MIL-C-27487)
| Размер | Номер модели BSP | Номер модели NPT | Материал |
| 1/2″ | 50BALB | 50BALN | Алюминий |
| 3/4″ | 75BALB | 75BALN | Алюминий |
| 1″ | 100BALB | 100BALN | Алюминий |
| 1 1/4″ | 125BALB | 125BALN | Алюминий |
| 1 1/2″ | 150BALB | 150BALN | Алюминий |
| 2″ | 200BALB | 200BALN | Алюминий |
| 2 1/2″ | 250BALB | 250BALN | Алюминий |
| 3″ | 300BALB | 300BALN | Алюминий |
| 4″ | 400BALB | 400BALN | Алюминий |
| 5″ | 500BALB | 500BALN | Алюминий |
| 6″ | 600BALB | 600BALN | Алюминий |
DIXON соединение тип В, розетка с внешней резьбой BSP и NPT (MIL-C-27487)
| Размер | Номер модели BSP | Номер модели NPT | Материал |
| 1/2″ | DAL50BB | DAL50BN | Горячештамповочный алюминий |
| 3/4″ | DAL75BB | DAL75BN | Горячештамповочный алюминий |
| 1″ | DAL100BB | DAL100BN | Горячештамповочный алюминий |
| 1 1/4″ | DAL125BB | DAL125BN | Горячештамповочный алюминий |
| 1 1/2″ | DAL150BB | DAL150BN | Горячештамповочный алюминий |
| 2″ | DAL200BB | DAL200BN | Горячештамповочный алюминий |
| 2 1/2″ | DAL250BB | DAL250BN | Горячештамповочный алюминий |
| 3″ | DAL300BB | DAL300BN | Горячештамповочный алюминий |
| 4″ | DAL400BB | DAL400BN | Горячештамповочный алюминий |
DIXON соединение тип В, розетка с внешней резьбой BSP и NPT (MIL-C-27487)
| Размер | Номер модели BSP | Номер модели NPT | Материал |
| 1/2″ | 50BBRB | 50BBRN | Латунь |
| 3/4″ | 75BBRB | 75BBRN | Латунь |
| 1″ | 100BBRB | 100BBRN | Латунь |
| 1 1/4″ | 125BBRB | 125BBRN | Латунь |
| 1 1/2″ | 150BBRB | 150BBRN | Латунь |
| 2″ | 200BBRB | 200BBRN | Латунь |
| 2 1/2″ | 250BBRB | 250BBRN | Латунь |
| 3″ | 300BBRB | 300BBRN | Латунь |
| 4″ | 400BBRB | 400BBRN | Латунь |
| 5″ | 500BBRB | 500BBRN | Латунь |
| 6″ | 600BBRB | 600BBRN | Латунь |
DIXON соединение тип В, розетка с внешней резьбой BSP и NPT (MIL-C-27487)
| Размер | Номер модели BSP | Номер модели NPT | Материал |
| 1/2″ | 50BSSB | 50BSSN | Нержавеющая сталь |
| 3/4″ | 75BSSB | 75BSSN | Нержавеющая сталь |
| 1″ | 100BSSB | 100BSSN | Нержавеющая сталь |
| 1 1/4″ | 125BSSB | 125BSSN | Нержавеющая сталь |
| 1 1/2″ | 150BSSB | 150BSSN | Нержавеющая сталь |
| 2″ | 200BSSB | 200BSSN | Нержавеющая сталь |
| 2 1/2″ | 250BSSB | 250BSSN | Нержавеющая сталь |
| 3″ | 300BSSB | 300BSSN | Нержавеющая сталь |
| 4″ | 400BSSB | 400BSSN | Нержавеющая сталь |
| 5″ | 500BSSB | 500BSSN | Нержавеющая сталь |
| 6″ | 600BSSB | 600BSSN | Нержавеющая сталь |
DIXON соединение тип В, розетка с внешней резьбой BSP и NPT (MIL-C-27487)
| Размер | Номер модели BSP | Номер модели NPT | Материал |
| 3/4″ | 75BPPB | 75BPPN | Полипропилен |
| 1″ | 100BPPB | 100BPPN | Полипропилен |
| 1 1/2″ x 1 1/4″ | 125BPPB | 125BPPN | Полипропилен |
| 1 1/2″ | 150BPPB | 150BPPN | Полипропилен |
| 2″ | 200BPPB | 200BPPN | Полипропилен |
| 3″ | 300BPPB | 300BPPN | Полипропилен |
Boss-Lock соединение тип В, розетка с внешней резьбой NPT
| Номер детали | Размер | Возможная резьба | Материал |
| AB050 | 3/4″ x 1/2″ | NPT | Алюминий |
| AB075 | 3/4″ | NPT | Алюминий |
| AB100 | 1″ | NPT | Алюминий |
| AB125 | 1 1/4″ | NPT | Алюминий |
| AB150 | 1 1/2″ | NPT | Алюминий |
| AB200 | 2″ | NPT | Алюминий |
| AB250 | 2 1/2″ | NPT | Алюминий |
| AB300 | 3″ | NPT | Алюминий |
| AB400 | 4″ | NPT | Алюминий |
| AB600 | 6″ | NPT | Алюминий |
Boss-Lock соединение тип В, розетка с внешней резьбой NPT
| Номер детали | Размер | Возможная резьба | Материал |
| BB050 | 3/4″ x 1/2″ | NPT | Латунь |
| BB075 | 3/4″ | NPT | Латунь |
| BB100 | 1″ | NPT | Латунь |
| BB125 | 1 1/4″ | NPT | Латунь |
| BB150 | 1 1/2″ | NPT | Латунь |
| BB200 | 2″ | NPT | Латунь |
| BB250 | 2 1/2″ | NPT | Латунь |
| BB300 | 3″ | NPT | Латунь |
| BB400 | 4″ | NPT | Латунь |
| BB600 | 6″ | NPT | Латунь |
Boss-Lock соединение тип В, розетка с внешней резьбой NPT
| Номер детали | Размер | Возможная резьба | Материал |
| RB050BL | 3/4″ x 1/2″ | NPT | Нержавеющая сталь |
| RB075BL | 3/4″ | NPT | Нержавеющая сталь |
| RB100BL | 1″ | NPT | Нержавеющая сталь |
| RB125BL | 1 1/4″ | NPT | Нержавеющая сталь |
| RB150BL | 1 1/2″ | NPT | Нержавеющая сталь |
| RB200BL | 2″ | NPT | Нержавеющая сталь |
| RB300BL | 3″ | NPT | Нержавеющая сталь |
| RB400BL | 4″ | NPT | Нержавеющая сталь |
Boss-Lock соединение тип В, розетка с внешней резьбой NPT
| Номер детали | Размер | Возможная резьба | Материал |
| IB075 | 3/4″ | NPT | Покрытие из ковкого чугуна |
| IB100 | 1″ | NPT | Покрытие из ковкого чугуна |
| IB150 | 1 1/2″ | NPT | Покрытие из ковкого чугуна |
| IB200 | 2″ | NPT | Покрытие из ковкого чугуна |
| IB300 | 3″ | NPT | Покрытие из ковкого чугуна |
| IB400 | 4″ | NPT | Покрытие из ковкого чугуна |
EZ Boss-Lock соединение тип В, розетка с внешней резьбой NPT
| Номер детали | Размер | Возможная резьба | Материал |
| RB050EZ | 3/4″x 1/2″ | NPT | Нержавеющая сталь |
| RB075EZ | 3/4″ | NPT | Нержавеющая сталь |
| RB100EZ | 1″ | NPT | Нержавеющая сталь |
| RB125EZ | 1 1/4″ | NPT | Нержавеющая сталь |
| RB150EZ | 1 1/2″ | NPT | Нержавеющая сталь |
| RB200EZ | 2″ | NPT | Нержавеющая сталь |
| RB300EZ | 3″ | NPT | Нержавеющая сталь |
| RB400EZ | 4″ | NPT | Нержавеющая сталь |
| RB600EZ | 6″ | NPT | Нержавеющая сталь |
Все кулачковые соединения выпускаются согласно американскому военному стандарту MIL-C-27487 и изготовлены с возможностью соединения со всеми типами изделий этого стандарта. Благодаря своей простоте, надёжности и удобству использования, система кулачковых соединений является стандартом быстроразъёмных соединений для рукавов в отраслях мировой промышленности. Устройство кулачков соединений обеспечивает устойчивое к вибрации соединение с адаптером.
Не существует стандарта для фитингов Ѕ, 5’’ и 8” и обычно изделия этих размеров не могут взаимозаменятся с изделиями других производителей.
Пылезащитные колпачки и пылезащитные заглушки нельзя использовать при работе с высоким давлением в целях безопасности и защиты окружающей среды.
РЕЗЬБА:
Наружная резьба это либо BSPT согласно стандарту BS21/DIN 2999 или NPT согласно стандарту ANSI/ASME B1.20.1
Внутренняя резьба это либо BSP согласно стандарту BS2779/DIN ISO 228 или NPT согласно стандарту ANSI/ASME B1.20.1
ДАВЛЕНИЕ:
