Камлок типа C

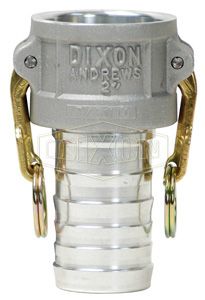

DIXON соединение тип С, розетка Х рукавный конец (MIL-C-27487)
| Размер | Номер модели | Материал |
| 1/2″ | 50CAL | Алюминий |
| 3/4″ | 75CAL | Алюминий |
| 1″ | 100CAL | Алюминий |
| 1 1/4″ | 125CAL | Алюминий |
| 1 1/2″ | 150CAL | Алюминий |
| 2″ | 200CAL | Алюминий |
| 2 1/2″ | 250CAL | Алюминий |
| 3″ | 300CAL | Алюминий |
| 4″ | 400CAL | Алюминий |
| 5″ | 500CAL | Алюминий |
| 6″ | 600CAL | Алюминий |
| 8″ | 800CAL | Алюминий |
DIXON соединение тип С, розетка Х рукавный конец (MIL-C-27487)
| Размер | Номер модели | Материал |
| 1/2″ | DAL50C | Горячештамповочный алюминий |
| 3/4″ | DAL75C | Горячештамповочный алюминий |
| 1″ | DAL100C | Горячештамповочный алюминий |
| 1 1/4″ | DAL125C | Горячештамповочный алюминий |
| 1 1/2″ | DAL150C | Горячештамповочный алюминий |
| 2″ | DAL200C | Горячештамповочный алюминий |
| 2 1/2″ | DAL250C | Горячештамповочный алюминий |
| 3″ | DAL300C | Горячештамповочный алюминий |
| 4″ | DAL400C | Горячештамповочный алюминий |
DIXON соединение тип С, розетка Х рукавный конец (MIL-C-27487)
| Размер | Номер модели | Материал |
| 1/2″ | 50CBR | Латунь |
| 3/4″ | 75CBR | Латунь |
| 1″ | 100CBR | Латунь |
| 1 1/4″ | 125CBR | Латунь |
| 1 1/2″ | 150CBR | Латунь |
| 2″ | 200CBR | Латунь |
| 2 1/2″ | 250CBR | Латунь |
| 3″ | 300CBR | Латунь |
| 4″ | 400CBR | Латунь |
| 5″ | 500CBR | Латунь |
| 6″ | 600CBR | Латунь |
DIXON соединение тип С, розетка Х рукавный конец (MIL-C-27487)
| Размер | Номер модели | Материал |
| 1/2″ | 50CSS | Нержавеющая сталь |
| 3/4″ | 75CSS | Нержавеющая сталь |
| 1″ | 100CSS | Нержавеющая сталь |
| 1 1/4″ | 125CSS | Нержавеющая сталь |
| 1 1/2″ | 150CSS | Нержавеющая сталь |
| 2″ | 200CSS | Нержавеющая сталь |
| 2 1/2″ | 250CSS | Нержавеющая сталь |
| 3″ | 300CSS | Нержавеющая сталь |
| 4″ | 400CSS | Нержавеющая сталь |
| 5″ | 500CSS | Нержавеющая сталь |
| 6″ | 600CSS | Нержавеющая сталь |
DIXON соединение тип С, розетка Х рукавный конец (MIL-C-27487)
| Размер | Номер модели | Материал |
| 3/4″ | 75CPP | Полипропилен |
| 1″ | 100CPP | Полипропилен |
| 1 1/2″ x 1 1/4″ | 125CPP | Полипропилен |
| 1 1/2″ | 150CPP | Полипропилен |
| 2″ | 200CPP | Полипропилен |
| 3″ | 300CPP | Полипропилен |
| 4″ | 400CPP | Полипропилен |
Boss-Lock соединение тип С, розетка Х рукавный конец
| Номер детали | Размер | Материал |
| AC075 | 3/4″ | Алюминий |
| AC100 | 1″ | Алюминий |
| AC125 | 1 1/4″ | Алюминий |
| AC150 | 1 1/2″ | Алюминий |
| AC200 | 2″ | Алюминий |
| AC250 | 2 1/2″ | Алюминий |
| AC300 | 3″ | Алюминий |
| AC400 | 4″ | Алюминий |
| AC600 | 6″ | Алюминий |
| AC800 | 8″ | Алюминий |
Boss-Lock соединение тип С, розетка Х рукавный конец
| Номер детали | Размер | Материал |
| BC075 | 3/4″ | Латунь |
| BC100 | 1″ | Латунь |
| BC125 | 1 1/4″ | Латунь |
| BC150 | 1 1/2″ | Латунь |
| BC200 | 2″ | Латунь |
| BC250 | 2 1/2″ | Латунь |
| BC300 | 3″ | Латунь |
| BC400 | 4″ | Латунь |
| BC600 | 6″ | Латунь |
Boss-Lock соединение тип С, розетка Х рукавный конец
| Номер детали | Размер | Материал |
| RC050BL | 3/4″x 1/2″ | Нержавеющая сталь |
| RC075BL | 3/4″ | Нержавеющая сталь |
| RC100BL | 1″ | Нержавеющая сталь |
| RC125BL | 1 1/4″ | Нержавеющая сталь |
| RC150BL | 1 1/2″ | Нержавеющая сталь |
| RC200BL | 2″ | Нержавеющая сталь |
| RC300BL | 3″ | Нержавеющая сталь |
| RC400BL | 4″ | Нержавеющая сталь |
Boss-Lock соединение тип С, розетка Х рукавный конец
| Номер детали | Размер | Материал |
| IC075 | 3/4″ | Покрытие из ковкого чугуна |
| IC100 | 1″ | Покрытие из ковкого чугуна |
| IC150 | 1 1/2″ | Покрытие из ковкого чугуна |
| IC200 | 2″ | Покрытие из ковкого чугуна |
| IC300 | 3″ | Покрытие из ковкого чугуна |
| IC400 | 4″ | Покрытие из ковкого чугуна |
| IC600 | 6″ | Покрытие из ковкого чугуна |
EZ Boss-Lock соединение тип С, розетка Х рукавный конец
| Номер детали | Размер | Материал |
| RC050EZ | 1/2″ | Нержавеющая сталь |
| RC075EZ | 3/4″ | Нержавеющая сталь |
| RC100EZ | 1″ | Нержавеющая сталь |
| RC125EZ | 1 1/4″ | Нержавеющая сталь |
| RC150EZ | 1 1/2″ | Нержавеющая сталь |
| RC200EZ | 2″ | Нержавеющая сталь |
| RC300EZ | 3″ | Нержавеющая сталь |
| RC400EZ | 4″ | Нержавеющая сталь |
| RC600EZ | 6″ | Нержавеющая сталь |
Примечание: Все соединения Boss-Lock поставляются с предохранительными зажимами. Кулачковые соединения Andrews и Boss-Lock размером 8“ невзаимозаменяемы. Boss-Lock размером 8” имеет два выступающих рычага. Boss-Lock размером 8” были спроектированы для замены кулачковых соединений с пазами размером 8”, изготовленных другими производителями.
Boss-Lock соединение тип С, розетка Х рукавный конец с втулкой
| Номер детали | Размер | Минимум | Максимальный диаметр рукава |
Материал |
| RC075EZ-70 | 3/4″ | 1 6/64″ | 1 22/64″ | Нержавеющая сталь |
| RC100EZ-20 | 1″ | 1 29/64″ | 1 35/64″ | Нержавеющая сталь |
| RC100EZ-70 | 1″ | 1 9/16″ | 1 11/16″ | Нержавеющая сталь |
Все кулачковые соединения выпускаются согласно американскому военному стандарту MIL-C-27487 и изготовлены с возможностью соединения со всеми типами изделий этого стандарта. Благодаря своей простоте, надёжности и удобству использования, система кулачковых соединений является стандартом быстроразъёмных соединений для рукавов в отраслях мировой промышленности. Устройство кулачков соединений обеспечивает устойчивое к вибрации соединение с адаптером.
Не существует стандарта для фитингов Ѕ, 5’’ и 8” и обычно изделия этих размеров не могут взаимозаменятся с изделиями других производителей.
Пылезащитные колпачки и пылезащитные заглушки нельзя использовать при работе с высоким давлением в целях безопасности и защиты окружающей среды.
РЕЗЬБА:
Наружная резьба это либо BSPT согласно стандарту BS21/DIN 2999 или NPT согласно стандарту ANSI/ASME B1.20.1
Внутренняя резьба это либо BSP согласно стандарту BS2779/DIN ISO 228 или NPT согласно стандарту ANSI/ASME B1.20.1
ДАВЛЕНИЕ:
Давление для кулачковых соединений с пазами для высокого давления DIXON 60 бар для всех размеров кроме 2,5х2” (STD 504), для которых давление 100 бар.
Диапазон давления для полипропиленовых соединений 100 psi/7 бар.
Примечание: все рекомендации по давлению основаны на использовании сопряженных деталей при температуре окружающей среды 21 С.
