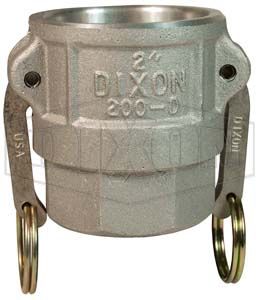

DIXON соединение тип D, розетка с внутренней резьбой BSP и NPT (MIL-C-27487)
| Размер | Номер модели BSP | Номер модели NPT | Материал |
| 1/2″ | 50DALB | 50DALN | Алюминий |
| 3/4″ | 75DALB | 75DALN | Алюминий |
| 1″ | 100DALB | 100DALN | Алюминий |
| 1 1/4″ | 125DALB | 125DALN | Алюминий |
| 1 1/2″ | 150DALB | 150DALN | Алюминий |
| 2″ | 200DALB | 200DALN | Алюминий |
| 2 1/2″ | 250DALB | 250DALN | Алюминий |
| 3″ | 300DALB | 300DALN | Алюминий |
| 4″ | 400DALB | 400DALN | Алюминий |
| 5″ | 500DALB | 500DALN | Алюминий |
| 6″ | 600DALB | 600DALN | Алюминий |
| 8″ | 800DALB | 800DALN | Алюминий |
DIXON соединение тип D, розетка с внутренней резьбой BSP и NPT (MIL-C-27487)
| Размер | Номер модели BSP | Номер модели NPT | Материал |
| 1/2″ | DAL50DB | DAL50DN | Горячештамповочный алюминий |
| 3/4″ | DAL75DB | DAL75DN | Горячештамповочный алюминий |
| 1″ | DAL100DB | DAL100DN | Горячештамповочный алюминий |
| 1 1/4″ | DAL125DB | DAL125DN | Горячештамповочный алюминий |
| 1 1/2″ | DAL150DB | DAL150DN | Горячештамповочный алюминий |
| 2″ | DAL200DB | DAL200DN | Горячештамповочный алюминий |
| 2 1/2″ | DAL250DB | DAL250DN | Горячештамповочный алюминий |
| 3″ | DAL300DB | DAL300DN | Горячештамповочный алюминий |
| 4″ | DAL400DB | DAL400DN | Горячештамповочный алюминий |
DIXON соединение тип D, розетка с внутренней резьбой BSP и NPT (MIL-C-27487)
| Размер | Номер модели BSP | Номер модели NPT | Материал |
| 1/2″ | 50DBRB | 50DBRN | Латунь |
| 3/4″ | 75DBRB | 75DBRN | Латунь |
| 1″ | 100DBRB | 100DBRN | Латунь |
| 1 1/4″ | 125DBRB | 125DBRN | Латунь |
| 1 1/2″ | 150DBRB | 150DBRN | Латунь |
| 2″ | 200DBRB | 200DBRN | Латунь |
| 2 1/2″ | 250DBRB | 250DBRN | Латунь |
| 3″ | 250DBRB | 300DBRN | Латунь |
| 4″ | 300DBRB | 400DBRN | Латунь |
| 5″ | 500DBRB | 500DBRN | Латунь |
| 6″ | 600DBRB | 600DBRN | Латунь |
DIXON соединение тип D, розетка с внутренней резьбой BSP и NPT (MIL-C-27487)
| Размер | Номер модели BSP | Номер модели NPT | Материал |
| 1/2″ | 50DSSB | 50DSSN | Нержавеющая сталь |
| 3/4″ | 75DSSB | 75DSSN | Нержавеющая сталь |
| 1″ | 100DSSB | 100DSSN | Нержавеющая сталь |
| 1 1/4″ | 125DSSB | 125DSSN | Нержавеющая сталь |
| 1 1/2″ | 150DSSB | 150DSSN | Нержавеющая сталь |
| 2″ | 200DSSB | 200DSSN | Нержавеющая сталь |
| 2 1/2″ | 250DSSB | 250DSSN | Нержавеющая сталь |
| 3″ | 300DSSB | 300DSSN | Нержавеющая сталь |
| 4″ | 400DSSB | 400DSSN | Нержавеющая сталь |
| 5″ | 500DSSB | 500DSSN | Нержавеющая сталь |
| 6″ | 600DSSB | 600DSSN | Нержавеющая сталь |
DIXON соединение тип D, розетка с внутренней резьбой BSP и NPT (MIL-C-27487)
| Размер | Номер модели BSP | Номер модели NPT | Материал |
| 3/4″ | 75DPPB | 75DPPN | Полипропилен |
| 1″ | 100DPPB | 100DPPN | Полипропилен |
| 1 1/2″ x 1 1/4″ | 125DPPB | 125DPPN | Полипропилен |
| 1 1/2″ | 150DPPB | 150DPPN | Полипропилен |
| 2″ | 200DPPB | 200DPPN | Полипропилен |
| 3″ | 300DPPB | 300DPPN | Полипропилен |
| 4″ | 400DPPB | 400DPPN | Полипропилен |
Andrews переходное соединение тип D, розетка с внутренней резьбой NPT
| Номер детали | Размер | Возможная резьба | Материал |
| 1510-D-AL | 1 1/2″ x 1″ | NPT | Алюминий |
| 2015-D-AL | 2″ x 1 1/2″ | NPT | Алюминий |
| 3020-D-AL | 3″ x 2″ | NPT | Алюминий |
| 4030-D-AL | 4″ x 3″ | NPT | Алюминий |
| 4030-D-BR | 4″ x 3″ | NPT | Латунь |
| 2015-D-SS | 2″ x 1 1/2″ | NPT | Нержавеющая сталь |
Boss-Lock соединение тип D, розетка с внутренней резьбой NPT
| Номер детали | Размер | Возможная резьба | Материал |
| AD050 | 3/4″ x 1/2″ | NPT | Алюминий |
| AD075 | 3/4″ | NPT | Алюминий |
| AD100 | 1″ | NPT | Алюминий |
| AD125 | 1 1/4″ | NPT | Алюминий |
| AD150 | 1 1/2″ | NPT | Алюминий |
| AD200 | 2″ | NPT | Алюминий |
| AD250 | 2 1/2″ | NPT | Алюминий |
| AD300 | 3″ | NPT | Алюминий |
| AD400 | 4″ | NPT | Алюминий |
| AD600 | 6″ | NPT | Алюминий |
| AD800 | 8″ | NPT | Алюминий |
Boss-Lock соединение тип D, розетка с внутренней резьбой NPT
| Номер детали | Размер | Возможная резьба | Материал |
| BD050 | 3/4″ x 1/2″ | NPT | Латунь |
| BD075 | 3/4″ | NPT | Латунь |
| BD100 | 1″ | NPT | Латунь |
| BD125 | 1 1/4″ | NPT | Латунь |
| BD150 | 1 1/2″ | NPT | Латунь |
| BD200 | 2″ | NPT | Латунь |
| BD250 | 2 1/2″ | NPT | Латунь |
| BD300 | 3″ | NPT | Латунь |
| BD400 | 4″ | NPT | Латунь |
| BD600 | 6″ | NPT | Латунь |
Boss-Lock соединение тип D, розетка с внутренней резьбой NPT
| Номер детали | Размер | Возможная резьба | Материал |
| RD050 | 3/4″ x 1/2″ | NPT | Нержавеющая сталь |
| RD075 | 3/4″ | NPT | Нержавеющая сталь |
| RD100 | 1″ | NPT | Нержавеющая сталь |
| RD125 | 1 1/4″ | NPT | Нержавеющая сталь |
| RD150 | 1 1/2″ | NPT | Нержавеющая сталь |
| RD200 | 2″ | NPT | Нержавеющая сталь |
| RD300 | 3″ | NPT | Нержавеющая сталь |
| RD400 | 4″ | NPT | Нержавеющая сталь |
Boss-Lock соединение тип D, розетка с внутренней резьбой NPT
| Номер детали | Размер | Возможная резьба | Материал |
| ID075 | 3/4″ | NPT | Покрытие из ковкого чугуна |
| ID100 | 1″ | NPT | Покрытие из ковкого чугуна |
| ID150 | 1 1/2″ | NPT | Покрытие из ковкого чугуна |
| ID200 | 2″ | NPT | Покрытие из ковкого чугуна |
| ID300 | 3″ | NPT | Покрытие из ковкого чугуна |
| ID400 | 4″ | NPT | Покрытие из ковкого чугуна |
| ID600 | 6″ | NPT | Покрытие из ковкого чугуна |
EZ Boss-Lock соединение тип D, розетка с внутренней резьбой NPT
| Номер детали | Размер | Возможная резьба | Материал |
| RD050EZ | 1/2″ | NPT | Нержавеющая сталь |
| RD075EZ | 3/4″ | NPT | Нержавеющая сталь |
| RD100EZ | 1″ | NPT | Нержавеющая сталь |
| RD125EZ | 1 1/4″ | NPT | Нержавеющая сталь |
| RD150EZ | 1 1/2″ | NPT | Нержавеющая сталь |
| RD200EZ | 2″ | NPT | Нержавеющая сталь |
| RD300EZ | 3″ | NPT | Нержавеющая сталь |
| RD400EZ | 4″ | NPT | Нержавеющая сталь |
Все кулачковые соединения выпускаются согласно американскому военному стандарту MIL-C-27487 и изготовлены с возможностью соединения со всеми типами изделий этого стандарта. Благодаря своей простоте, надёжности и удобству использования, система кулачковых соединений является стандартом быстроразъёмных соединений для рукавов в отраслях мировой промышленности. Устройство кулачков соединений обеспечивает устойчивое к вибрации соединение с адаптером.
Не существует стандарта для фитингов Ѕ, 5’’ и 8” и обычно изделия этих размеров не могут взаимозаменятся с изделиями других производителей.
Пылезащитные колпачки и пылезащитные заглушки нельзя использовать при работе с высоким давлением в целях безопасности и защиты окружающей среды.
РЕЗЬБА:
Наружная резьба это либо BSPT согласно стандарту BS21/DIN 2999 или NPT согласно стандарту ANSI/ASME B1.20.1
Внутренняя резьба это либо BSP согласно стандарту BS2779/DIN ISO 228 или NPT согласно стандарту ANSI/ASME B1.20.1
ДАВЛЕНИЕ:
Давление для кулачковых соединений с пазами для высокого давления DIXON 60 бар для всех размеров, кроме 2,5х2” (STD 504), для которых давление 100 бар.
Диапазон давления для полипропиленовых соединений 100 psi/7 бар.
Примечание: все рекомендации по давлению основаны на использовании сопряженных деталей при температуре окружающей среды 21 С.
