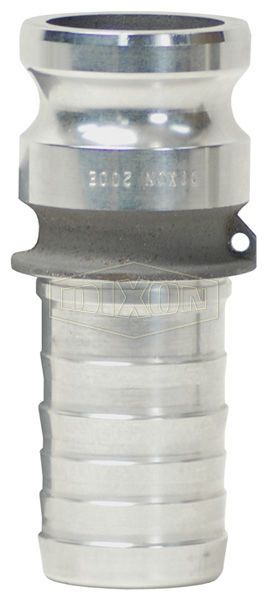

/5753cd3f7857d8b.ru.s.siteapi.org/img/1keveo5xzfwkg8w8kkgscs0wws4go4 "Камлок DIXON соединение тип E")
DIXON соединение тип E, ниппель Х рукавный конец (MIL-C-27487)
| Размер | Номер модели | Материал |
| 1/2″ | 50EAL | Алюминий |
| 3/4″ | 75EAL | Алюминий |
| 1″ | 100EAL | Алюминий |
| 1 1/4″ | 125EAL | Алюминий |
| 1 1/2″ | 150EAL | Алюминий |
| 2″ | 200EAL | Алюминий |
| 2 1/2″ | 250EAL | Алюминий |
| 3″ | 300EAL | Алюминий |
| 4″ | 400EAL | Алюминий |
| 5″ | 500EAL | Алюминий |
| 6″ | 600EAL | Алюминий |
| 8″ | 800EAL | Алюминий |
DIXON соединение тип E, ниппель Х рукавный конец (MIL-C-27487)
| Размер | Номер модели | Материал |
| 1/2″ | DAL50E | Горячештамповочный алюминий |
| 3/4″ | DAL75E | Горячештамповочный алюминий |
| 1″ | DAL100E | Горячештамповочный алюминий |
| 1 1/4″ | DAL125E | Горячештамповочный алюминий |
| 1 1/2″ | DAL150E | Горячештамповочный алюминий |
| 2″ | DAL200E | Горячештамповочный алюминий |
| 2 1/2″ | DAL250E | Горячештамповочный алюминий |
| 3″ | DAL300E | Горячештамповочный алюминий |
| 4″ | DAL400E | Горячештамповочный алюминий |
DIXON соединение тип E, ниппель Х рукавный конец (MIL-C-27487)
| Размер | Номер модели | Материал |
| 1/2″ | 50EBR | Латунь |
| 3/4″ | 75EBR | Латунь |
| 1″ | 100EBR | Латунь |
| 1 1/4″ | 125EBR | Латунь |
| 1 1/2″ | 150EBR | Латунь |
| 2″ | 200EBR | Латунь |
| 2 1/2″ | 250EBR | Латунь |
| 3″ | 300EBR | Латунь |
| 4″ | 400EBR | Латунь |
| 5″ | 500EBR | Латунь |
| 6″ | 600EBR | Латунь |
DIXON соединение тип E, ниппель Х рукавный конец (MIL-C-27487)
| Размер | Номер модели | Материал |
| 1/2″ | 50ESS | Нержавеющая сталь |
| 3/4″ | 75ESS | Нержавеющая сталь |
| 1″ | 100ESS | Нержавеющая сталь |
| 1 1/4″ | 125ESS | Нержавеющая сталь |
| 1 1/2″ | 150ESS | Нержавеющая сталь |
| 2″ | 200ESS | Нержавеющая сталь |
| 2 1/2″ | 250ESS | Нержавеющая сталь |
| 3″ | 300ESS | Нержавеющая сталь |
| 4″ | 400ESS | Нержавеющая сталь |
| 5″ | 500ESS | Нержавеющая сталь |
| 6″ | 600ESS | Нержавеющая сталь |
DIXON соединение тип E, ниппель Х рукавный конец (MIL-C-27487)
| Размер | Номер модели | Материал |
| 3/4″ | 75EPP | Полипропилен |
| 1″ | 100EPP | Полипропилен |
| 1 1/2″ x 1 1/4″ | 125EPP | Полипропилен |
| 1 1/2″ | 150EPP | Полипропилен |
| 2″ | 200EPP | Полипропилен |
| 3″ | 300EPP | Полипропилен |
| 4″ | 400EPP | Полипропилен |
Andrews соединение тип Е, ниппель Х рукавный конец
| Номер детали | Размер | Материал |
| 4030-E-AL | 4″ x 3″ | Алюминий |
Все кулачковые соединения выпускаются согласно американскому военному стандарту MIL-C-27487 и изготовлены с возможностью соединения со всеми типами изделий этого стандарта. Благодаря своей простоте, надёжности и удобству использования, система кулачковых соединений является стандартом быстроразъёмных соединений для рукавов в отраслях мировой промышленности. Устройство кулачков соединений обеспечивает устойчивое к вибрации соединение с адаптером.
Не существует стандарта для фитингов Ѕ, 5’’ и 8” и обычно изделия этих размеров не могут взаимозаменятся с изделиями других производителей.
Пылезащитные колпачки и пылезащитные заглушки нельзя использовать при работе с высоким давлением в целях безопасности и защиты окружающей среды.
РЕЗЬБА:
Наружная резьба это либо BSPT согласно стандарту BS21/DIN 2999 или NPT согласно стандарту ANSI/ASME B1.20.1
Внутренняя резьба это либо BSP согласно стандарту BS2779/DIN ISO 228 или NPT согласно стандарту ANSI/ASME B1.20.1
ДАВЛЕНИЕ:
Давление для кулачковых соединений с пазами для высокого давления DIXON 60 бар для всех размеров кроме 2,5х2” (STD 504), для которых давление 100 бар.
Диапазон давления для полипропиленовых соединений 100 psi/7 бар.
Примечание: все рекомендации по давлению основаны на использовании сопряженных деталей при температуре окружающей среды 21 С.
