Камлок DIXON соединение тип F

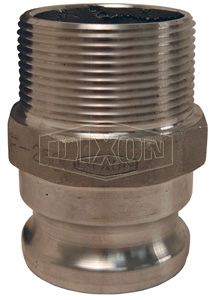

DIXON соединение тип F, ниппель с наружной резьбой BSPT и NPT (MIL-C-27487)





Размер	Номер модели BSPT	Номер модели NPT	Материал
1/2″	50FALB	50FALN	Алюминий
3/4″	75FALB	75FALN	Алюминий
1″	100FALB	100FALN	Алюминий
1 1/4″	125FALB	125FALN	Алюминий
1 1/2″	150FALB	150FALN	Алюминий
2″	200FALB	200FALN	Алюминий
2 1/2″	250FALB	250FALN	Алюминий
3″	300FALB	300FALN	Алюминий
4″	400FALB	400FALN	Алюминий
5″	500FALB	500FALN	Алюминий
6″	600FALB	600FALN	Алюминий













DIXON соединение тип F, ниппель с наружной резьбой BSPT и NPT (MIL-C-27487)





Размер	Номер модели BSPT	Номер модели NPT	Материал
1/2″	DAL50FB	DAL50FN	Горячештамповочный алюминий
3/4″	DAL75FB	DAL75FN	Горячештамповочный алюминий
1″	DAL100FB	DAL100FN	Горячештамповочный алюминий
1 1/4″	DAL125FB	DAL125FN	Горячештамповочный алюминий
1 1/2″	DAL150FB	DAL150FN	Горячештамповочный алюминий
2″	DAL200FB	DAL200FN	Горячештамповочный алюминий
2 1/2″	DAL250FB	DAL250FN	Горячештамповочный алюминий
3″	DAL300FB	DAL300FN	Горячештамповочный алюминий
4″	DAL400FB	DAL400FN	Горячештамповочный алюминий













DIXON соединение тип F, ниппель с наружной резьбой BSPT и NPT (MIL-C-27487)





Размер	Номер модели BSPT	Номер модели NPT	Материал
1/2″	50FBRB	50FBRN	Латунь
3/4″	75FBRB	75FBRN	Латунь
1″	100FBRB	100FBRN	Латунь
1 1/4″	125FBRB	125FBRN	Латунь
1 1/2″	150FBRB	150FBRN	Латунь
2″	200FBRB	200FBRN	Латунь
2 1/2″	250FBRB	250FBRN	Латунь
3″	300FBRB	300FBRN	Латунь
4″	400FBRB	400FBRN	Латунь
5″	500FBRB	500FBRN	Латунь
6″	600FBRB	600FBRN	Латунь













DIXON соединение тип F, ниппель с наружной резьбой BSPT и NPT (MIL-C-27487)





Размер	Номер модели BSPT	Номер модели NPT	Материал
1/2″	50FSSB	50FSSN	Нержавеющая сталь
3/4″	75FSSB	75FSSN	Нержавеющая сталь
1″	100FSSB	100FSSN	Нержавеющая сталь
1 1/4″	125FSSB	125FSSN	Нержавеющая сталь
1 1/2″	150FSSB	150FSSN	Нержавеющая сталь
2″	200FSSB	200FSSN	Нержавеющая сталь
2 1/2″	250FSSB	250FSSN	Нержавеющая сталь
3″	300FSSB	300FSSN	Нержавеющая сталь
4″	400FSSB	400FSSN	Нержавеющая сталь
5″	500FSSB	500FSSN	Нержавеющая сталь
6″	600FSSB	600FSSN	Нержавеющая сталь













DIXON соединение тип F, ниппель с наружной резьбой BSPT и NPT (MIL-C-27487)





Размер	Номер модели BSPT	Номер модели NPT	Материал
3/4″	75FPPB	75FPPN	Полипропилен
1″	100FPPB	100FPPN	Полипропилен
1 1/2″ x 1 1/4″	125FPPB	125FPPN	Полипропилен
1 1/2″	150FPPB	150FPPN	Полипропилен
2″	200FPPB	200FPPN	Полипропилен
3″	300FPPB	300FPPN	Полипропилен
4″	400FPPB	400FPPN	Полипропилен















Andrews соединение тип F, уменьшающий переходник с наружной резьбой





Номер детали	Размер	Возможная резьба	Материал
3020-F-SS	3″ x 2″	NPT	Нержавеющая сталь







Все кулачковые соединения  выпускаются согласно американскому военному стандарту MIL-C-27487 и изготовлены с возможностью соединения со всеми типами изделий этого стандарта. Благодаря своей простоте, надёжности и удобству использования, система кулачковых соединений является стандартом быстроразъёмных соединений для рукавов в отраслях мировой промышленности. Устройство кулачков соединений обеспечивает устойчивое к вибрации соединение с адаптером.

Не существует стандарта для фитингов Ѕ, 5’’ и 8” и обычно изделия этих размеров не могут взаимозаменятся с изделиями других производителей.

Пылезащитные колпачки и пылезащитные заглушки нельзя использовать при работе с высоким давлением в целях безопасности и защиты окружающей среды.





РЕЗЬБА:
Наружная резьба это либо BSPT согласно стандарту BS21/DIN 2999 или NPT согласно стандарту ANSI/ASME B1.20.1
Внутренняя резьба это либо BSP согласно стандарту BS2779/DIN ISO 228 или NPT согласно стандарту ANSI/ASME B1.20.1





ДАВЛЕНИЕ:



Давление для кулачковых соединений с пазами для высокого давления DIXON 60 бар для всех размеров кроме 2,5х2” (STD 504), для которых давление 100 бар.

Диапазон давления для полипропиленовых соединений 100 psi/7 бар.

Примечание: все рекомендации по давлению основаны на использовании сопряженных деталей при температуре окружающей среды 21 С.
