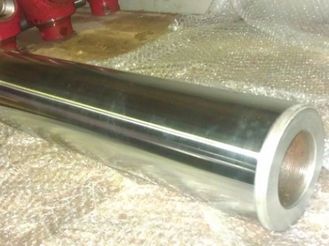

/5753cd3f7857d8b.ru.s.siteapi.org/img/hma7t078oe804o8osgko8cc4c84ko4 "Плунжер ф100 мм (азот) СИН32.04.100.04.00.003")
| Гидроузел СИН32.04.100.04.00.000СБ | ||||
| № поз. на рис | Наименование | Обозначение детали или узла | Количество | Рис. |
| 1 | Коробка клапанная | СИН31.00.01.00.015Т | 1 | |
| 2 | Коллектор | СИН32.04.100.04.01.000 | 1 | |
| 3 | Прокладка | СИН32.04.03.00.002 | 1 | |
| 4 | Заглушка | СИН32.04.100.04.01.003 | 1 | |
| 5 | Заглушка | СИН31.00.01.150.002 | 3 | |
| 6 | Прокладка | СИН32.100.01.001 | 1 | |
| 7 | Крышка | СИН31.00.01.170.001 | 3 | |
| 8 | Кольцо | СИН31.00.01.170.004 | 6 | |
| 9 | Манжета | СИН31.100.026 | 6 | |
| 10 | Крышка | СИН61.00.108.020 | 3 | |
| 11 | Пружина сжатия | СИН32.100.01.002 | 6 | |
| 12 | Клапан | СИН61.00.108.600-01 | 6 | |
| 12 |
Клапан (устанавливался на насосы, выпущенные до 2004 года) |
СИН31.100.170 |
6 | |
| 13 | Седло клапана | СИН31.100.028 | 6 | |
| 14 | Кольцо 108-115-46-2-4 ГОСТ18829-73/ ГОСТ9833-73 |
6 | ||
| 15 | Опора клапана | СИН32.04.100.04.06.000 | 3 | |
| 15 | Опора клапана (устанавливалась на насосы, выпущенные до 2004 года) |
СИН32.04.100.04.00.200 | 3 | |
| 16 | Кольцо | СИН32.04.100.04.00.016 | 3 | |
| 17 | Манжета | СИН32.100.01.006 | 3 | |
| 18 | Кольцо стопорное | СИН32.04.100.04.00.001 | 3 | |
| СИН32.04.100.04.00.000СБ (D пл. 100 мм, азот) | ||||
| 19 | Уплотнение плунжера | СИН32.04.100.04.03.000 | 3 | 6 |
| 20 | Плунжер | СИН32.04.100.04.00.003А | 3 | |
| СИН32.04.100.04.00.000-04СБ (D пл. 100 мм, хром) | ||||
| 19 | Уплотнение плунжера | СИН32.04.100.04.03.000-04 | 3 | 6 |
| 20 | Плунжер | СИН32.04.100.04.00.003А-03 | 3 | |
| СИН32.04.100.04.00.000-05СБ (D пл. 125 мм, азот) | ||||
| 19 | Уплотнение плунжера | СИН32.04.100.04.03.000-05 | 3 | 6 |
| 20 | Плунжер | СИН32.04.100.04.00.003А-02 | 3 | |
| СИН32.04.100.04.00.000-07СБ (D пл. 125 мм, хром) | ||||
| 19 | Уплотнение плунжера | СИН32.04.100.04.03.000-07 | 3 | 6 |
| 20 | Плунжер | СИН32.04.100.04.00.003А-05 | 3 | |
