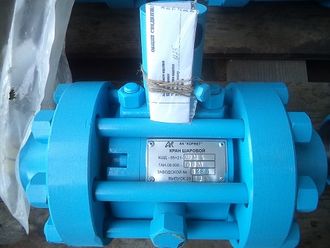

Кран шаровой КШД-65х21-ХЛ-Ф
41200 руб.
39860 руб.
Кран шаровой со сменными дросселями (КШД-65х21-ХЛ-Ф, КШД-50х21-ХЛ) предназначен для регулирования производительности при нагнетании проводимой среды в пласт. НОВИНКА - замена сменного дросселя без применения специального инструмента
НАЗНАЧЕНИЕ
Кран шаровой со сменными дросселями (КШД-65х21-ХЛ-Ф, КШД-50х21-ХЛ) предназначен для регулирования производительности при нагнетании проводимой среды в пласт. Замена сменного дросселя без применения специального инструмента
Изделие сертифицировано по Spec 6A API.
Качество изготовления изделия обеспечивается системой, сертифицированной по ISO 9001.
ПРЕИМУЩЕСТВА
-
Конструкция крана позволяет производить смену дросселирующей насадки под давлением через боковое окно в корпусе крана.
-
Применение данной конструкции позволяет сократить затраты времени на изменение режима скважины , замена насадки занимает не более 15 минут и при этом не требуется дополнительного перекрытия скважинного и нагнетательного давления и использования специального инструмента.
-
Это даст значительный экономический эффект в результате снижения потерь материальных и финансовых ресурсов из - за простоев скважин.
Класс материала по классификации Spec 6 A API - BB.
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
|
Диаметр сменных насадок, мм
|
2, 3, 4, 5, 6, 7, 8, 9, 10, 12, 15, 18
|
|
Рабочее давление, МПа (psi)
|
21(3000)
|
|
Установочное положение
|
любое
|
|
Направление среды
|
одностороннее, обозначено стрелкой
|
|
Присоединение к проходным фланцам
|
65х21 РД 26-16-40-89 или 50х21 ГОСТ 28919-91
|
|
Проводимая среда
|
нефть, газ, газоконденсат, вода с суммарным содержанием СО2 и Н2S до 0,003% по объему
|
|
Температура проводимой среды, С
|
не выше 120
|
|
Температура окружающей среды, С
|
от -60 до +60
|
|
Усилие на рукоятке, при управлении, кгс
|
25
|
|
Масса, кг
|
24
|
По требованию заказчика возможна поставка кранов в исполнении К1 (содержание СО2 до 6%) и К2 (содержание СО2 и Н2S до 6% каждого)
Комплект сменных дросселей оговаривается при заказе.
Изготовление и поставка по 209 АФ.00.000 ТУ
|
